RCB使用说明 & 注意事项
RCB

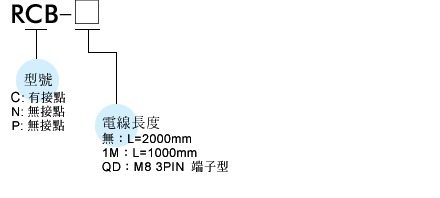

RCB (有接点)、RNB (无接点NPN)、RPB (无接点PNP), 适用气缸型号: MCJA, MCJQ2, MCJT, MCGA, MCGJ, MCDA, MCDB, MCRA, MCKB, MSB*, MSLD。
| 配线方式 | RCB: 2线式, RNB, RPB: 3线式 |
|---|---|
| 开关逻辑 | RCB: SPST 常开型, RNB, RPB: 电子式无接点,常开型 |
| 接点型式 | RCB: 有接点, RNB: 无接点 NPN, RPB: 无接点 PNP |
| 使用电压范围 | RCB: 5~240V DC/AC, RNB, RPB: 5~30V DC |
| 最大开关电流 | RCB: 100mA max. RNB, RPB: 200mA max. |
| 接点容量 | RCB: 10W max. RNB, RPB: 6W max. (※1) |
| 消耗电流 | RNB: 22mA@24V DC max. RPB: 20mA@24V DC max. |
| 内部电压降 | RCB: 3.5V max. RNB, RPB: 0.5V max. |
| 泄漏电流 | RNB, RPB: 0.01mA max. |
| 指示灯亮颜色 | RCB, RPB: 绿灯, RNB: 红灯 |
| 电线 | RCB: φ3.3,2C,PVC; RNB, RPB: φ3.3,3C,PVC |
| 使用温度范围 | -10~+70℃ (不冻结) |
| 耐冲击 | RCB: 30G, RNB, RPB: 50G (※2) |
| 耐振动 | 9G (※3) |
| 保护构造等级 | IEC 60529 IP67 |
| 保护回路 | RCB: 1, RNB, RPB: 3,4 (※4) |
| 重量 | 33g (2m 电线) |
| 备注 | ※1: 不可超过接点容量(P=Vxl)。 ※2: 正弦波/X、Y、Z 3 轴向/每一轴向3回/每一回时间11ms。 ※3: 复振幅1.5mm/10hHz-55Hz扫频，持续1分钟/每次X、Y、Z轴向操作1小时。 ※4: 1=无/2=输出短路保护/3=电源逆接保护/4=突波吸收保护。 |
