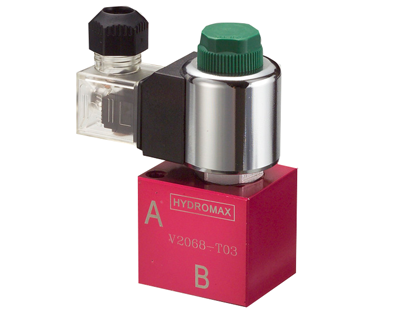

HYDROMAX新鸿止回阀_插入式電磁止回閥_V2068系列

V2068-T02-20-S-N-D24-DG-25

V2068-T02-20-S-N-D24-DG-25

Ordering Code

V2068 -T02 -@@ -# -* -D24 -DG -25
1 2 3 4 5 6 7 8
1 V2068 Cartridge solenoid check valve
插入式電磁止回閥
V2068(08W-2)  二口二位 Poppet 2-Way
2 T02 T02:2分管式安裝
T03:3分管式安裝
3 -@@ Operation 油路方向功能選項
20:常閉單向 21:常開單向
22:
常閉雙向 23:常開雙向
24:
滑軸式常閉 25:滑軸式常開
4 -# Option:with filter 附濾網
S:有濾網
N:Option無濾網
5 -* Option:with manual 付手動輔助裝置選項
N:Option(標準,輔助裝置不可調)
P:Push-Style Manual Override(推,向外推移式)
M:Screw-out Knob Style 旋鈕式(開)逆時鐘方向
Screw-in Knob Style 旋鈕式(關)順時鐘方向
6 -D24 Coil Type 線圈型式
D12:DC12V     D24:DC24V
A24:AC24V     A11:AC110V
A22:AV220V   A38:AC380V
RA1:RAC110V RA2:RAC220V
7 -DG Terminations 接線方式
DG:DIN43650插頭式
DL:Lead Wire(2)出線式
8 -25 Max pressure 最高壓力
25:bar(3550psi)

Technical Data

Max Operating pressure Rated flow Cavlity-Tooling Installation torque Weight
最高壓力 額定流量 成型孔 安裝扭矩 重量
 bar(psi) 15(l/min) 08W-2 39-51(Nm) 0.46(kg)
Fluid-Temperatures Internal Leakage Filtration Minimum Vlotage Required
使用油溫範圍 最大內漏量 過濾精度 線圈需要的最低電壓
負(-)20~120 ℃ 0.15cc/minute 25(um) 90% of nominal
(額定電壓)
3 drops/minute
max. at bar

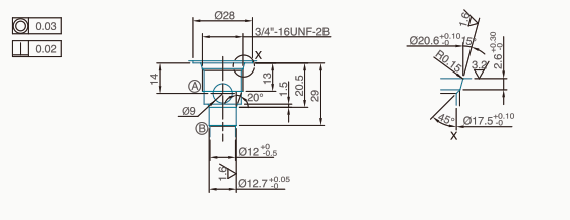

Cavity-Tooling
V2066(04)成型孔
