液压阀块如何集成DTL插装阀？结构布局与回路控制要点

毓能这篇内容聚焦液压阀块集成DTL插装阀：先按执行器动作、保压和失效状态拆分液压回路，再安排主油道、先导油路与阀腔位置。用于夹紧或压装场景时，还要核对工作压力与峰值压力、最大流量、阀腔与密封兼容性，并预留检修可达性；只按外观或通径选阀，容易引发压降、泄漏与动作不稳。

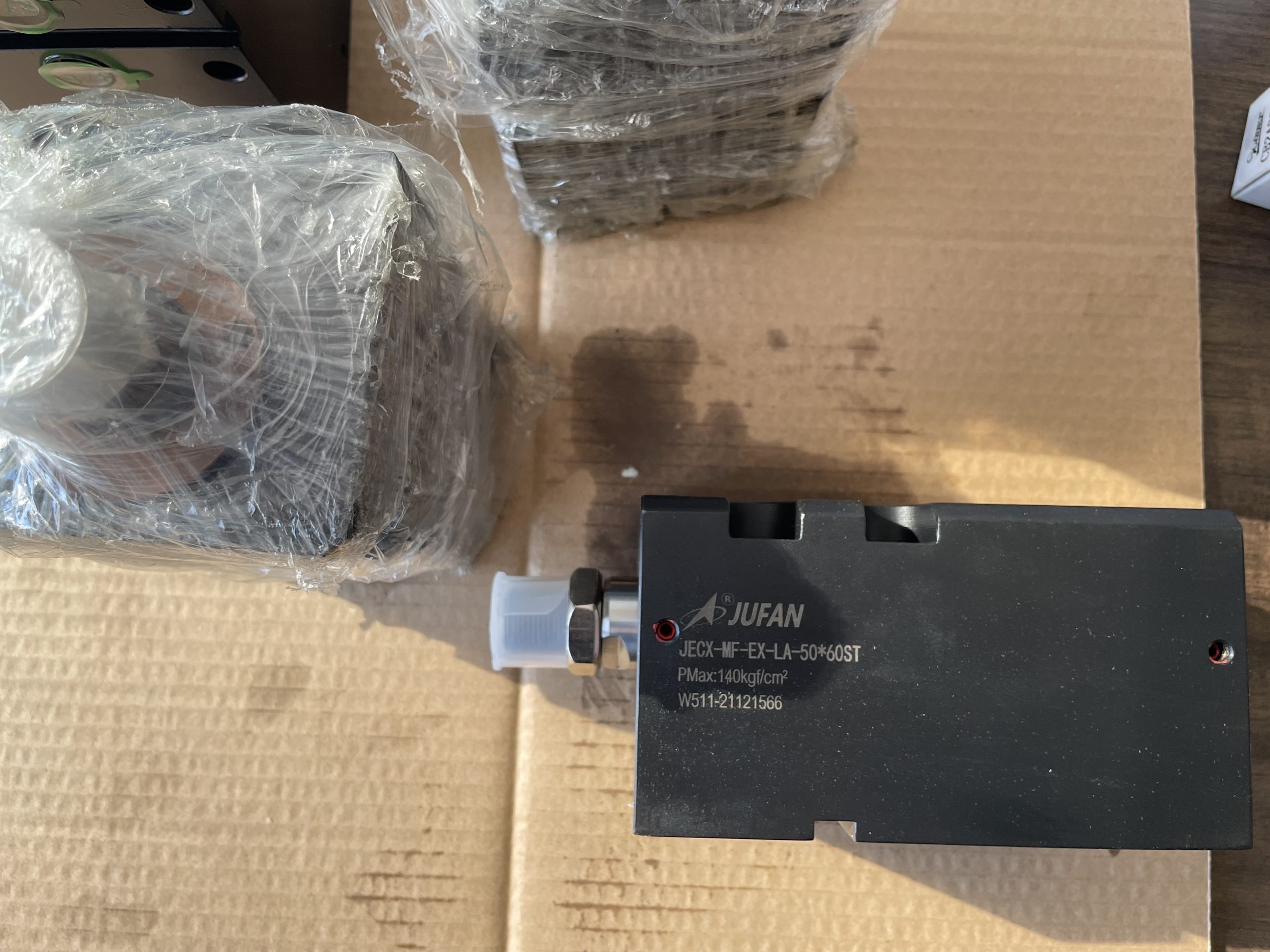

做液压阀块时，最容易被低估的往往不是阀块加工，而是前面的回路组织。DTL插装阀装进阀块后，外观看起来只是少了几根外接油管；但主油道、先导油、回油和泄压通路都被压缩在金属块内部，任何一个油道位置处理得草率，问题都会在调试或长期运行后暴露出来。

先说一个容易混淆的前提：DTL插装阀应按具体系列和型号样本来确认阀腔、密封、额定压力、流量曲线及安装扭矩。不同产品外形接近，不代表能直接互换。阀块设计不能只拿着阀件尺寸图开孔，还要回到液压原理图，弄清每只阀在动作中承担什么角色。

先定回路，再排阀块

一个双作用油缸回路，通常至少涉及换向、压力保护、速度控制和负载保持。若设备有停位要求，还可能需要平衡、液控单向或保压逻辑。设计时先把几个状态列清楚：缸伸出时油从哪里进、回油往哪里走；停止时哪一侧要锁住；负载突变时压力如何释放；断电或停泵后执行器应保持、回位还是卸荷。

这些问题没有定下来，阀块布局越早开始，返工越多。现场常见的情况是，先把电磁换向阀和几只压力阀塞进有限空间，后面才发现先导回油无法独立回箱，或者保压支路被主回油背压干扰。阀能动作，不等于动作能长期稳定。

比较稳妥的做法是把回路分成两层。第一层是P、T、A、B等主通流路径，优先保证流量和压降；第二层是先导、泄压、测压、节流和补油等控制支路。主通流阀靠近进油口和执行器油口布置，压力调节、先导控制等阀件则围绕相应节点展开。这样画三维油道时，主路不必为小流量支路反复绕行。

阀块内部的主油道并非越多越好。高流量油路应尽量短直，少做急转弯和突然缩径；交叉钻孔必须考虑封堵位置、流道相交关系和残留毛刺。对于频繁往复的油缸，A、B口之间一侧流道过细，往往会表现为伸出与回程速度不一致，油温上升后差异更明显。

布局时还要给阀块留出“肉”。两个阀腔之间、阀腔与外表面之间、油道与安装孔之间都需要足够壁厚。为了压缩尺寸把孔位挤得太近，可能带来串油、变形或加工风险。尤其是高压回路，阀块材料、壁厚和交叉孔处理不能只凭经验估算，应按项目压力等级和制造能力校核。

先导油路要单独看待。它流量不大，却直接影响主阀启闭。先导孔过细、路径过长，或者回油与大流量回油共用且背压变化明显时，可能出现主阀开启拖沓、动作抖动、停机后不能及时复位等现象。需要稳定保压或快速响应的回路，先导取压点、节流位置和泄压去向都应在原理图阶段明确，而不是等到阀块加工完成后再靠外接管补救。

插装阀的一大好处是更换方便，但前提是阀口真的能拆。设计图上留出了阀腔，不代表现场就有扳手空间。电磁线圈的插头方向、调压螺钉的操作面、测压接头的位置、相邻管接头的干涉，都应该在三维装配中确认。

一般会把需要经常调压、可能更换或需要观察的阀件放在同一可接近面上。P、T、A、B油口也要有清楚、耐久的标识。若阀块装在设备内部，维修人员看不到油口编号，后续排查一次接反或串油，耗掉的时间往往比阀块本身节省的空间更多。

以夹紧油缸为例，若要求夹紧后保压、松开时平稳回程，可把换向控制、压力限制和保压功能分开安排。大流量换向路径靠近A、B口；压力调节阀接近P路节点；保压或液控单向功能则尽量贴近执行器对应支路。这样既能缩短关键通流路径，也便于从测压口判断压力究竟丢在泵端、阀块内，还是油缸一侧。

集成DTL插装阀时，至少要同时核对压力、流量、允许压降、油液温度和密封兼容性。对于速度控制回路，还要结合油缸有效面积、负载变化和目标节拍判断节流方式。某只阀在样本流量下可以通过，不代表装到实际回路后压降仍在可接受范围内。

如果是电磁控制，还应确认线圈电压、控制器输出、电缆走向和持续通电工况。设备在高温、振动或油污环境中运行，插头朝向和线束固定方式也不是小事。很多“阀不动作”的故障，最后并非阀芯问题，而是插头进油、线圈接线受拉，或控制电压在负载下掉得太多。

阀块加工结束后，去毛刺和清洗不能省。交叉孔毛刺、密封槽边缘伤痕、孔内残留铁屑，都会让插装阀在最初几次动作中卡滞或内泄。装配前应复核阀腔规格、O形圈材质和安装扭矩，堵头也要按规定方式密封。不能因为阀块外部不漏油，就认定内部油路没有问题。

调试建议分阶段进行：先在低压下确认油口、动作方向和电控逻辑；再逐步升压，检查调压点和卸荷路径；最后按实际节拍连续运行，观察压力波动、油温、动作时间及渗漏情况。对于带先导控制的回路，测压点不要只留在泵出口，关键控制腔和执行器侧也应有可验证的手段。

液压阀块集成DTL插装阀，真正考验的是设计者能否把“油怎么走、阀何时开、出问题怎么查”放在同一张图里考虑。回路逻辑清楚，主油路和先导油路各有位置，阀件又能被正常拆装，这样做出来的阀块才不只是紧凑，而是能经得住调试和长期运行。
