阀块集成设计中如何实现油路方向控制？盘龙插装式单向阀的作用解析

毓能围绕阀块集成设计中的油路方向控制，梳理盘龙插装式单向阀正向通流、反向截止的作用：它可隔离易窜油支路，帮助液压缸在到位后维持压力和位置，并减少外接管路。选型要同时校核实际流量下的压降、开启压力、工作压力及腔孔密封匹配；油液污染、孔道毛刺和不当布置都可能造成卡滞、保压下降或动作变慢。需受控下降的负载回路，不能仅靠普通单向阀。

做阀块集成时，方向控制很容易被理解成“选一只换向阀就够了”。实际上，换向阀负责决定油往哪一路去，单向阀解决的却是另一个问题：油到了支路以后，能不能从不该回去的方向倒流。

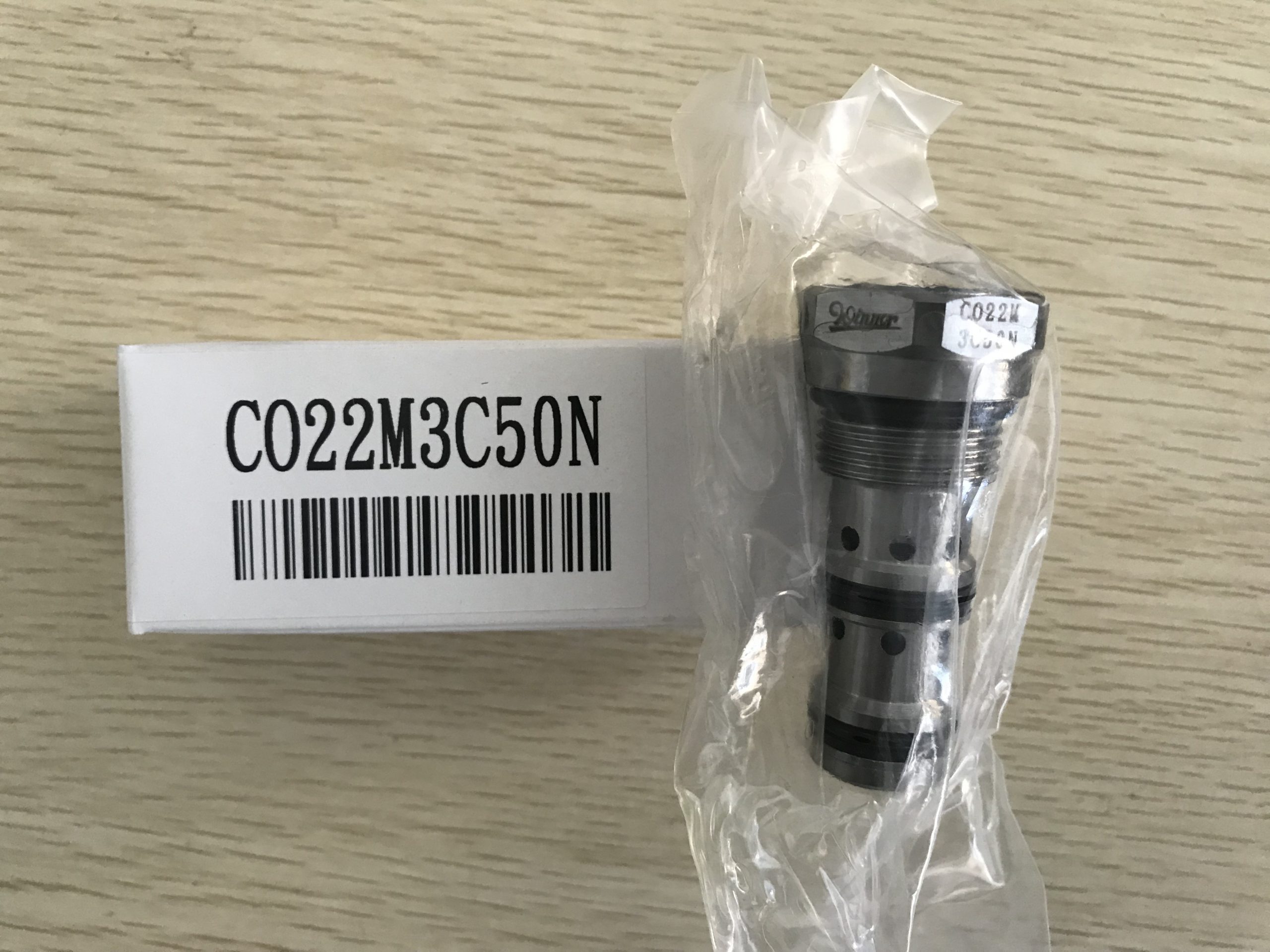

这正是插装式单向阀在阀块里常见的价值。以盘龙插装式单向阀这类元件为例，它通常装在阀块预先加工好的腔孔内，正向来油时阀芯开启，反向受压时阀芯压向阀座，把回流通道截住。看起来只是一个简单的“通或断”，但放在集成油路里，往往直接影响执行机构能否停稳、各支路会不会串油，以及调试时油路是否好判断。

方向控制并不只靠换向阀

以一个液压缸为例，换向阀换到伸出位，压力油进入无杆腔，液压缸前进；换到中位后，具体能否保持位置，还要看两腔油路有没有回泄路径。若某条支路存在反向回流，缸体就可能缓慢爬行，夹紧力也会跟着掉。

单向阀的作用，就是在指定方向上放行，在反方向上建立一道截止边界。它不替代换向阀，却能让换向阀给出的动作指令不被其他支路“反向改写”。在多执行元件的阀块里，这种隔离尤其有用：一只缸动作时，不应借由内部连通孔把压力带到另一只缸的支路上。

插入阀块后，油路为什么更容易做清楚

传统做法如果把单向阀装在外部管路上，接头、短管和转接件会增加，泄漏点也随之增加。插装结构把阀芯直接放进阀块腔孔，设计人员可以把它布置在需要截流的位置附近，例如压力油进入某个支路的入口、两条支路可能互相影响的交汇处，或补油通道上。

这样做的好处不在于“零件少了一个”这么简单。内部油路可以更短，外部管线也更容易避开维修空间。调试人员查看阀块图时，只要确认单向阀的通流方向和相邻孔道，通常就能判断该支路是用于保压、防倒灌还是补油。

但阀位不能只图方便。单向阀前后的孔道如果过细、急弯太多，或者把它放在大流量主通道上却没有校核压降，实际设备可能出现动作变慢、局部发热。阀能打开，不代表这条油路就适合长期跑在该流量下。

盘龙插装式单向阀在常见回路里的几种作用

第一种是支路保压。夹具、定位缸或短时间停留的执行机构，往往需要在换向阀不再供油后维持压力。单向阀能挡住一部分反向泄流路径，让压力不至于立即回到公共油道。当然，保压效果不能只算在单向阀头上，液压缸密封内泄、换向阀阀芯泄漏、接头渗漏都会影响最终结果。

第二种是防止支路串油。一个阀块连接多个动作回路时，压力可能从高压支路倒灌进低压支路，引起本不该动作的机构轻微移动。将单向阀布置在分支处，相当于给每条支路划出单向边界，回路逻辑会更稳定。

第三种是补油或旁通。某些回路需要油液只沿一个方向补入，或者在特定路径上绕开某个控制元件。插装式单向阀可以承担这类固定方向的通流任务，结构紧凑，也便于与节流、溢流等元件共同安排在一个阀块内。

选型时，先看压降和开启压力

现场替换时，最常见的误区是只看螺纹、外形或腔孔相不相同。插装式单向阀真正需要核对的，是它在目标流量下的压降。流量一大，阀芯开启行程、流道面积和孔道阻力都会影响压力损失。压降过高，泵侧压力会上升，执行元件得到的有效压力却可能不足。

开启压力也不能忽略。对于主压力支路，适当的开启压力未必是问题；但如果它位于低压补油通道，小流量时可能根本推不开阀芯，表现为动作滞后或吸空。设计时要把该位置的最低可用压差算进去，而不是只参考目录上的额定压力。

另外还要确认工作压力、密封材料、油液温度和腔孔规格。不同阀块的腔孔尺寸、密封位置及安装扭矩不完全一样，外形近似的阀芯未必能直接互换。改造设备时，这一步比“能不能装进去”更重要。

有些负载，普通单向阀并不能解决

普通插装式单向阀适合限制反向流动，但它不会主动打开反向通道。如果液压缸带着超越负载，需要平稳下降，仅靠普通单向阀往往不够。此时通常要根据回路目标，评估液控单向阀、平衡阀或带节流控制的方案。

判断很简单：如果需求只是防倒流、隔离支路、保持某一方向的压力，普通插装式单向阀是合适的基础元件；如果需求变成“既要锁住，又要按信号或按负载平稳释放”，就不能把它当成万能锁。

装配和维护往往决定它能不能真正截止

单向阀的故障表现通常不复杂：保压时间变短、某个执行机构停车后缓慢移动，或者支路压力异常回落。原因却未必都在阀芯本身。油液污染、阀块孔道残留毛刺、密封圈损伤，都会让阀芯贴不实或动作发涩；液压缸内泄和相邻控制阀泄漏，也可能造成类似现象。

检修时不妨先从系统清洁度和过滤器状态查起，再检查阀芯、弹簧、阀座及密封件。拆装前把腔孔清理干净，按要求装好密封圈并控制扭矩，这些细节比反复更换同规格阀更有用。

阀块集成设计的关键，不是把尽可能多的元件塞进一块金属里，而是让每条油路的去向、截止条件和释放方式都说得清。盘龙插装式单向阀这类元件在其中承担的是单向边界：方向选对、流量校核到位、与负载控制元件分工明确，油路才会既紧凑又好维护。
