机械创新场景下的嘉刚摆动油缸驱动方案

机械创新设备的有限角度转位、翻转和夹具动作，毓能整理时把嘉刚摆动油缸放在整套驱动方案里判断。选型要同时核对输出扭矩、摆动角度、负载惯量、系统压力与流量，并匹配液压回路和定位检测。焊装夹具或机加工治具翻转时，末端冲击、偏载和传感器误判都可能让动作不稳。摆动油缸适合受限空间的往复旋转，但不能直接承担长期侧向载荷或当作高精度分度主轴。

做非标设备时，遇到工件翻面、夹具让位、定位臂转位这类动作，最容易被低估的是“转一下”背后的受力问题。图纸上看，给摆臂一个有限角度就够了；设备真正跑起来后，末端冲击、惯量、油温和安装误差会一项项冒出来。以嘉刚摆动油缸为执行端设计方案，重点不该放在把油缸装进去，而是先把这段摆动动作拆开。

摆动油缸适合处理有限角度的往复转动。比如机加工夹具中，摆臂先转开给工件让位，工件到位后再回摆压紧；焊装夹具需要翻转定位件；紧凑型装配设备要把料盘从取料位送到下一工位。这些场景里，如果用直线缸加连杆实现，机构常常被拉得很长，铰点间隙也会在长期循环中逐渐放大。摆动油缸能把直线往复转换环节收进执行器附近，对空间紧张的设备比较友好。

但它不是一个可以单独扛住所有外力的“转轴”。摆臂较长、工件偏心，或者末端还带夹具和治具板时，外载会形成明显弯矩。油缸负责输出扭矩，径向载荷、悬臂弯矩和重复定位则更适合交给独立转轴、轴承座或导向结构。把这两件事混在一起，短时间或许能动，几个月后就可能出现密封寿命变短、摆臂抖动、到位不稳等问题。

方案从负载开始算，比从型号开始挑更可靠。先确定摆动角度和节拍，再算工件、夹具及摆臂的总质量和重心到旋转中心的距离。重心越远，启动与制动时的惯量越难处理；重力方向变化的翻转机构，还要把最不利姿态下的重力矩考虑进去。随后再给摩擦、工艺波动和末端冲击预留余量。能够完成空载调试，不等于带着实际工件也能长期稳定运行。

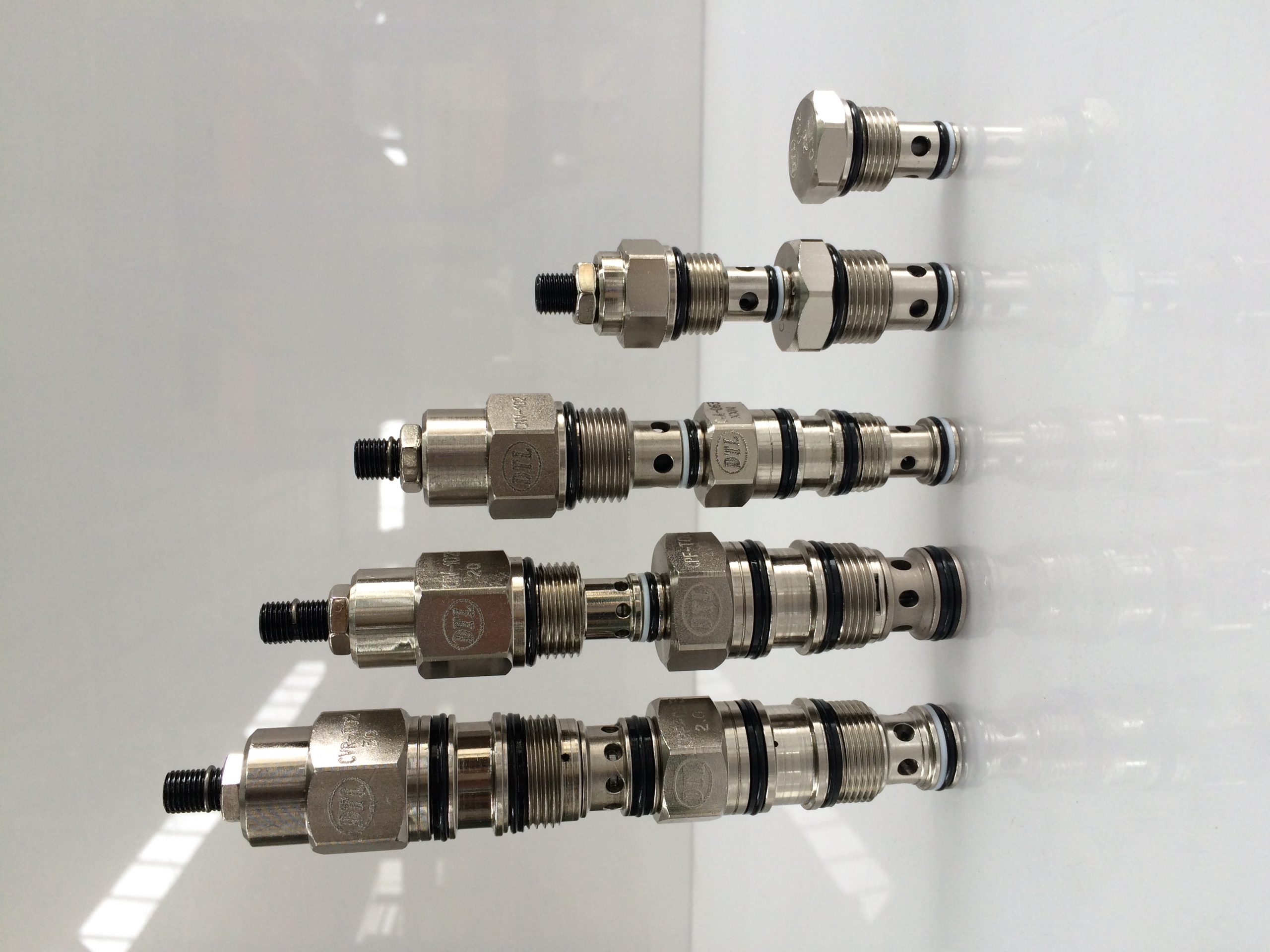

液压回路通常不必做得复杂，但几个基础环节不能省。动力单元提供稳定压力和流量，换向阀负责正反摆动，单向节流阀用于分别调整两个方向的速度；溢流保护要与油缸及系统允许压力匹配。若摆臂惯量较大，不能只把节流阀开小来“压住”冲击。更稳妥的做法是在接近终点时留出减速空间，同时让机械限位承担最终位置基准。油缸到位是动作完成，机械定位才是工艺位置真正可重复的基础。

一套夹具转位机构的改造很能说明这个逻辑。原先的直线缸推动连杆，工件换型后，夹具板加重且重心外移。现场最初只把供油压力调高，结果摆动末端撞击更明显，连接螺栓也频繁复紧。后来改为摆动油缸配独立支撑轴，重新校核扭矩，并在两侧油路分别设定速度；接近终点时减速，机械挡块作为定位基准，传感器只负责向控制系统确认状态。这样调整后，问题不是靠“更大压力”压过去，而是回到了受力和控制本身。

机械创新还常被传感器细节卡住。只用一个到位开关判断摆臂位置，面对油温变化、密封磨损或轻微内泄时，往往不够。对于只要求开、关两位的机构，可用机械止挡加两个状态检测；若工艺对中要求更高，就要把转轴基准、夹具销定位和检测逻辑一起设计。传感器应留有调整量，线缆和接头也要避开摆臂扫过区域。后期无法调节的检测点，通常比油缸本体更让人头疼。

维护方面，观察动作时间是个很实用的办法。原本节拍稳定的机构开始变慢、偶发爬行或声音发闷，先别急着认定油缸坏了。过滤器堵塞、油液进气、回油不畅、接头节流过度，都可能造成相近症状。检查时要同时看油位、油温、油液清洁度、接头渗漏和限位螺栓。设计阶段还应给接头拆装、传感器调整和紧固件复检留出工具空间；这一点在小型设备里常被忽略。

嘉刚摆动油缸驱动方案真正适合的，是空间受限、需要有限角度动作、又希望液压输出提供足够扭矩的机构。具体型号的压力、摆角、允许外载和安装尺寸必须以对应样本确认。先把机构导向、扭矩、缓冲和定位分清，再去确定执行器与回路，设备才不会停留在“能摆动”，而是能在生产节拍里安静地摆上很久。
