东机美4WE系列电磁换向阀接入液压站，先核清压力、流量与安装空间

毓能整理的这类内容，重点是东机美4WE系列电磁换向阀接入液压站前的匹配核对。不能只凭系列简称或公称通径判断，应以铭牌、完整型号和对应样本为准，逐项确认各油口压力、实际通路流量、阀芯机能及安装面。还要给线圈、插头和拆卸工具留出维修空间；接口相同也不代表可以直接互换，首次调试宜低压点动并逐步加载。

液压站改造时，经常遇到一种看似省事的判断：旧阀是某个通径，新阀底面也能对上，装上去应该就能用。结果阀虽然固定住了，运行后却出现动作发闷、换向冲击、线圈发热，甚至柜门关不上。问题通常不是少接了一根线，而是选型时只看了系列名称，没有把实际工况和安装条件核完整。

先确认“东机美4WE”究竟对应哪一个型号

这里有一个容易被忽略的名称问题。市场报价、替换件说明中可能出现“东机美4WE系列”这样的写法，但东京计器，也就是原TOKIMEC，官方方向阀目录常见的是DG4V等系列；4WE又被多个厂家用于电磁换向阀命名。因此，这几个字不能代替铭牌和完整型号。

接入液压站前，应把阀体铭牌、采购型号、液压原理图和厂家样本放在一起核对。通径只是其中一项，后面的阀芯机能、两位或三位、单电磁铁或双电磁铁、弹簧复位方式、线圈电压、接线形式、密封材料和设计系列都可能影响使用。若现场装的是兼容替代件，还要以替代件生产厂家的样本为准，不能直接套用另一品牌的数据。

换向阀面对的不是一个笼统的“系统压力”，而是P、A、B、T各油口在不同动作阶段承受的压力。P口需要考虑泵出口的连续压力和溢流阀设定值，A、B口要看负载、惯性和液压缸两腔的压力变化，T口则要核对回油背压。

不少问题恰好发生在T口。回油过滤器堵塞、回油管径偏小、多个阀共用一条回油管，都会抬高背压；执行元件突然停止时，还可能叠加短时压力冲击。阀在静态下没有泄漏，不代表频繁换向时仍能可靠工作。湿式电磁铁结构还要求阀内保持油液，异常背压既可能增加手动应急操作阻力，也可能干扰阀芯复位。

中位机能同样要结合压力判断。中位封闭、P口卸荷或执行元件浮动，对泵的卸荷状态、液压缸保压和停机安全的影响完全不同。只要阀芯符号没有确认，后面的压力计算就缺少基础。

泵铭牌上写着多少升每分钟，并不等于换向阀只会通过这么多流量。以单杆液压缸为例，活塞杆缩回或伸出时，两腔有效面积不同，某些工况下回油流量会高于泵的供油流量。蓄能器快速释放、差动连接以及多执行器回油汇合，也会形成更大的瞬时流量。

因此需要沿着原理图分别计算P到A、P到B、A到T和B到T的最大流量，再查对应阀芯在实际压力下的允许范围和压力损失。系列样本中的“最大流量”往往受阀芯形式、工作压力、线圈类型及油液黏度影响，不宜作为所有配置的统一数值。

阀选小了，最先出现的未必是无法换向，常见表现反而是压降增加、油温升高、液压缸速度达不到设定值。设备还能动，只能说明回路已经建立，不能说明它适合连续运行。

确认底板接口只是空间复核的第一步。还要检查安装面标准、P/A/B/T油口位置、螺栓孔和密封圈槽是否对应。外形相近的阀，接口系列或设计代次不同，也可能不能直接互换。

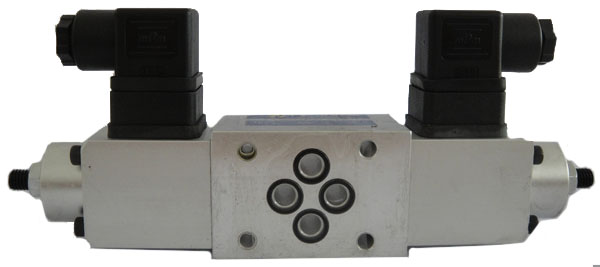

阀体周围应保留线圈拆卸、插头拔出、电缆弯曲和手动应急操作的空间。双电磁铁阀尤其容易在一端贴近箱壁、压力表或管接头，安装时勉强塞得进去，后续换线圈却必须拆掉整组阀。阀块上方还有叠加阀时，应把整组高度、螺栓长度和工具行程一起算进去。

安装面也不能只求“贴得上”。毛刺、划痕、残留密封胶或加工平面度不足，都可能导致接合面渗漏，严重时还会使阀体受力变形，增加阀芯卡滞的概率。装配前清洁阀块、确认密封圈位置，并按具体产品样本规定的扭矩紧固，比事后反复补漏省事得多。

电气部分至少要确认线圈电压、交直流类型、接插件定义和控制输出能力。机械、电气核对完成后，第一次启动宜先在低压状态下点动，观察液压缸方向是否与指令一致，再逐步升压并检查换向声音、动作速度、压力波动、接合面渗漏和线圈温升。

如果动作慢，不要立即把溢流阀往高处调。先看过滤器、油液黏度、阀口压降和实际流量；如果换向冲击明显，则应回到阀芯机能、执行元件惯性、节流位置和T口背压继续排查。

一只换向阀能否接入液压站，最终要过三道关：完整型号能够对应，压力和实际通路流量留有合理余量，安装位置既装得下也拆得出。三项中任何一项含糊，先停在图纸和样本阶段核清，通常比设备运行后再拆阀更省时间。
