压力达到什么条件会开启？ATOS插装式溢流阀的压力建立与溢流路径

毓能整理的这类内容，重点是ATOS CART M、CART ARE直动式插装溢流阀如何启裂和形成溢流路径。阀芯开启取决于P口与T口的有效压差能否克服弹簧预紧力，并非P口表压达到某个数值就突然全开。实际稳压还受流量、回油背压、油液状态和阀块流道影响；排查时应测量T口背压，并在实际工作流量下复核压力。

现场判断溢流阀故障时，经常会听到一句话：“压力已经到设定值了，阀为什么还没完全打开？”问题往往不在阀有没有动作，而在于把“开始启裂”“稳定溢流”和“完全通过所需流量”当成了同一件事。

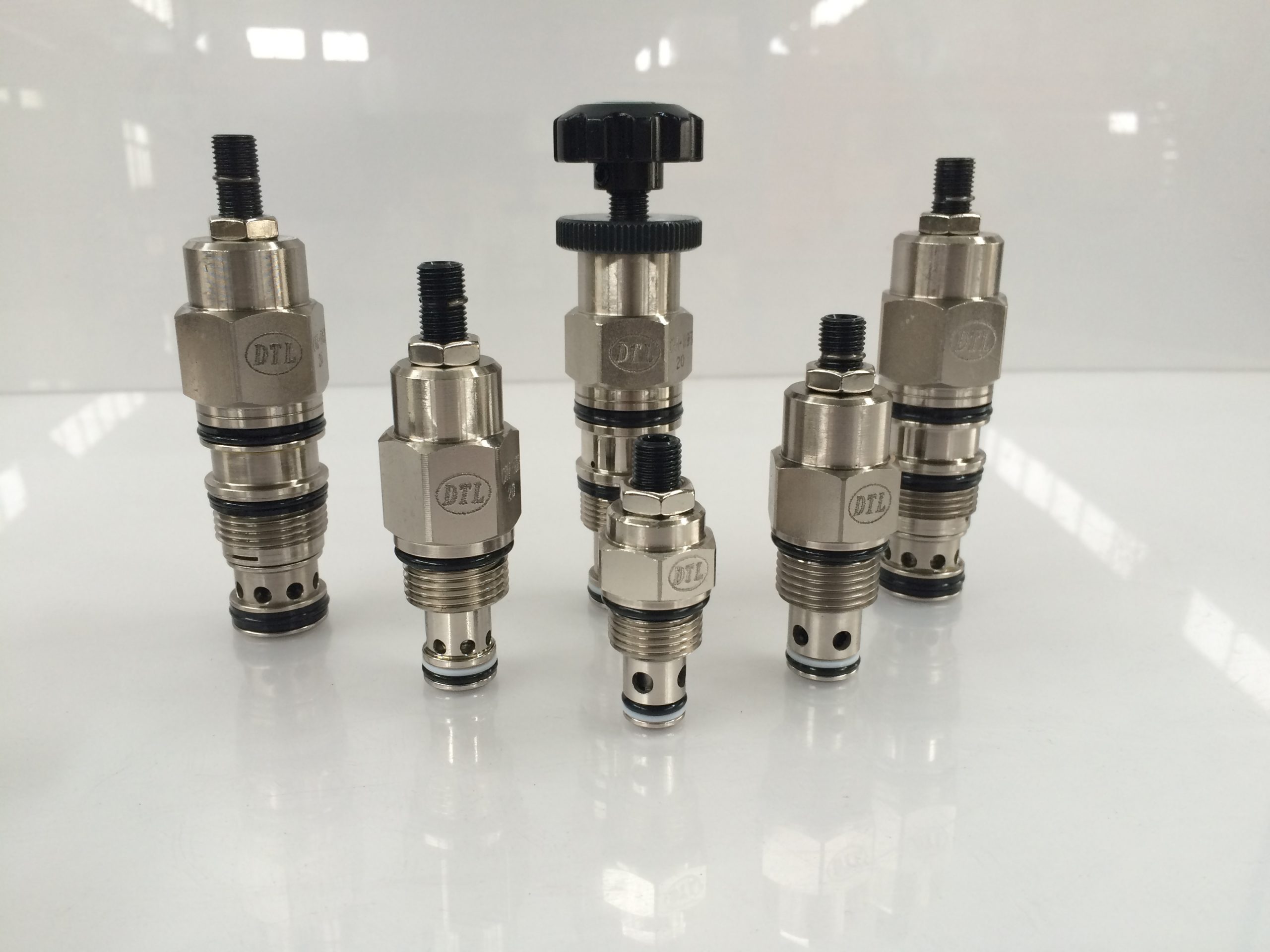

以下讨论以ATOS CART M、CART ARE这类直动式、锥阀结构的螺纹插装溢流阀为对象。它们的动作路径比较直接：P口压力作用在阀芯有效面积上，弹簧把阀芯压在阀座上；当液压力足以克服弹簧预紧力，阀芯离座，油液才获得通往T口的通道。

压力不是溢流阀“制造”出来的

液压泵首先提供的是流量。执行元件承受负载、油路被节流，或者换向阀处于使泵出口近似封闭的位置后，油液继续进入有限空间，系统压力随之上升。

因此，压力建立的根源是负载和流动阻力。溢流阀的作用是给压力划出上限，而不是主动把系统升到某个压力。假如泵没有输出、油路直接敞开回油箱，或者泵的能力不足以克服负载，调节螺钉拧得再紧，也不会凭空建立压力。

定量泵系统中有一个很典型的过程：油缸运动时，泵流量主要进入油缸；油缸到位后，主通道失去继续容纳流量的条件，泵出口压力迅速升高。达到溢流阀的启裂条件后，多余流量才转向T口。此时系统压力由负载状态、阀的调定和实际溢流量共同决定。

真正决定开启的是P口与T口之间的有效压差

对这类两口直动式溢流阀，可以把开启条件简化理解为：P口压力作用在阀芯有效面积上产生的开启力，大于弹簧预紧力以及阀芯运动中的摩擦、液动力等阻力。

如果把T口压力也考虑进去，更接近现场情况的判断是看P、T两口之间的压差，而不是只看P口压力表上的数字。用简化关系表示，就是：

(pP－pT) × 有效面积 > 弹簧预紧力

达到这个条件时，阀芯只是刚刚离开阀座，这叫启裂。ATOS资料中涉及工厂预调的设定值时，所对应的也是阀的启裂压力。它并不表示阀已经获得最大开口，更不意味着所有流量下都会保持同一个压力。

这也解释了一个常见现象：阀在台架上按某一压力调好，装到设备后，P口压力却偏高。若设备的回油管过细、回油过滤器阻力增大，或者T口之后还串接了其他元件，T口背压就会升高。阀芯仍然需要足够的P—T压差才能打开，于是P口测得的压力随之上移。

开始开启后，压力为什么还会继续升

阀芯启裂后，P口油液从阀座处形成的环形开口流向T口。流量增加，需要更大的开口；阀芯继续移动时，弹簧压缩量随之增加。同时，阀口液动力和流道阻力也在变化。因此，从小流量启裂到较大流量溢流，调压压力通常会有所上升，这就是压力—流量特性中的压力增量。

所以，选择插装式溢流阀不能只问“调到多少bar”，还要问“在多大流量下限制到多少bar”。一个在小流量测试时符合设定值的阀，如果承担的实际溢流量超出其适用范围，可能出现压力明显抬高、噪声增大和油温上升。ATOS针对不同CART规格给出了各自的流量范围和压力—流量曲线，曲线测试油液及温度条件也有明确基准。设备上的油温、黏度和污染情况不同，表现不会与样本曲线完全重合。

压力回落时，弹簧会推动阀芯重新靠向阀座。重新关闭的压力与启裂压力之间可能存在差值，不能拿一次升压读数代替完整判断。现场若出现压力来回波动，还应检查泵的脉动、负载突变、阀芯摩擦以及压力表取压点，而不是先反复拧调节螺钉。

溢流路径要从阀芯一直看到油箱

在阀块中，正常路径是高压油从P口进入插孔，作用于阀芯并到达阀座；阀芯离座后，油液穿过节流开口进入T口油道，再经回油管、过滤器或冷却器返回油箱。

这条路径中任何一段过窄或受阻，都会影响最终压力。阀芯确实打开，并不代表系统已经获得足够的泄流能力。常见问题包括插孔加工尺寸不正确、阀块内部交叉孔偏小、T口接反、回油管折弯、过滤器堵塞，以及回油油道与其他阀共用后产生瞬时背压。

安装方向本身通常不是主要矛盾，插孔尺寸、密封位置和油口对应关系更值得核对。尤其在自制阀块或替换旧阀时，外螺纹能装进去不等于插孔肩位、密封分区和P/T流道完全兼容。

压力异常时，按这条顺序检查

如果系统压力建立缓慢，先确认泵是否有足够流量，再检查溢流阀是否因污染、阀座损伤或密封问题出现提前泄漏。如果压力超过预期仍不溢流，应测量T口背压，确认回油路径畅通，并核对阀的弹簧压力范围和实际溢流量。若压力到了但执行元件仍无力，还要检查压力表取压位置以及换向阀、油缸或马达的内泄漏。

调整时最好让设备处于可控的小流量状态，逐步升压，确认启裂点后再在实际工作流量下复核。长期让全部泵流量通过溢流阀，会持续把液压功率转化为热量；阀能承受某一流量，不代表这种运行方式经济，也不代表油温能够长期稳定。

判断ATOS插装式溢流阀是否正常，关键不是盯着一个设定数字，而是把三个条件放在一起看：P—T有效压差是否达到启裂条件，阀口能否通过当前多余流量，T口之后是否存在足够顺畅的回油路径。三者中缺少任何一个，压力表上的现象都可能让人误判。
