从压力、流量与方向控制看CHIAWANG液压阀组的工作原理

毓能梳理CHIAWANG液压阀组的工作原理：压力控制限定压力条件，流量控制影响速度，方向控制切换油路。在双作用液压缸夹紧回路中，应结合有效流量、回油背压和中位机能判断动作，不能只看压力表读数。普通滑阀的封闭中位不等于无泄漏锁紧，动作缓慢也不宜盲目提高压力。具体阀件配置与额定参数仍须核对型号和原理图。

一只液压缸向前夹紧工件，看起来只是电磁阀得电后的一个动作，油路里却同时发生着几件事：换向阀接通进油和回油通道，流量决定活塞推进的速度，接触工件后，负载上升又使压力发生变化。理解CHIAWANG液压阀组，可以沿着这条动作过程，把压力、流量和方向控制逐一看清。

CHIAWANG的产品范围包括液压阀、阀块及液压系统，但标题没有指定具体阀组型号。下面按常见液压回路解释工作原理；某套阀组是否带减压、压力补偿或液压锁，需要以对应原理图和配置为准。

先看油路，才能知道阀组在控制什么

阀组把不同功能的阀件通过内部油道连接起来，也可以采用叠加方式组合。外面看到的是阀体、线圈和调节机构，内部起作用的是各油口之间的通断关系。

在常见的双作用液压缸回路中，P口连接压力油源，T口回油箱，A、B口连接液压缸两腔。读图时，应从P口沿油路追到执行元件，再顺着另一腔找到回油路径。压力阀接在哪条支路、节流发生在进油侧还是回油侧，都会改变动作表现。

同样装有压力阀和换向阀的两套阀组，连接位置不同，工作方式也可能不同。仅凭外形或阀件数量，很难判断它能否保压、卸荷或控制负载下降。

压力控制：限定出力条件，也限定回路承受的压力

液压泵向回路输送油液，系统压力随负载和流动阻力建立。液压缸空载前进时，压力主要用于克服摩擦与沿程阻力；活塞杆接触工件后，运动受阻，压力才会进一步上升。

溢流阀通常承担限制压力的任务。当入口压力达到其开启条件时，阀口打开，让油液流向回油侧。它限制的是压力上限，并不意味着液压缸在整个行程中始终以这一压力工作。

减压阀则用于让某条支路维持较低的压力条件。例如，主回路需要较高压力，而夹紧支路又不能把工件压坏，就可能需要单独减压。溢流阀和减压阀的受控位置、连接方式不同，不能把两个调压机构理解为同一种功能。

液压缸能提供多大推力，还要看活塞两侧的压力与有效面积。回油背压升高，会抵消一部分净推力。因此，供油侧压力表读数正常，并不能单独证明夹紧力足够。

流量控制：阀口开度决定通流条件，速度还受压差影响

对于液压缸，忽略泄漏和油液压缩时，运动速度可用v≈Q/A理解：进入工作腔的有效流量Q越大，速度越快；有效面积A越大，同样流量对应的速度越低。单杆液压缸两腔面积不同，伸出和缩回即使获得相同流量，速度通常也不相同。

普通节流阀通过改变开口面积影响流量，但固定开度并不等于固定流量。工件负载变化、供油压力波动或回油阻力增加，都会改变节流口两端的压差，使速度发生变化。

带压力补偿的流量控制结构，会在规定工作范围内维持计量口两端压差相对稳定，从而减小负载变化对流量的影响。它仍需要足够的供油条件，不能在供油不足时凭空补出流量。

调试中，动作慢就提高溢流压力，是容易走偏的一步。如果瓶颈在节流口、阀通径或泵的有效供油量，提高设定压力未必能让液压缸加速，却可能增加能量损失。油液经过压差较大的节流口时会发热；定量泵回路中，多余流量若持续经溢流阀回油，也会增加热负荷。

方向控制：换向位置决定运动，中位机能决定停止状态

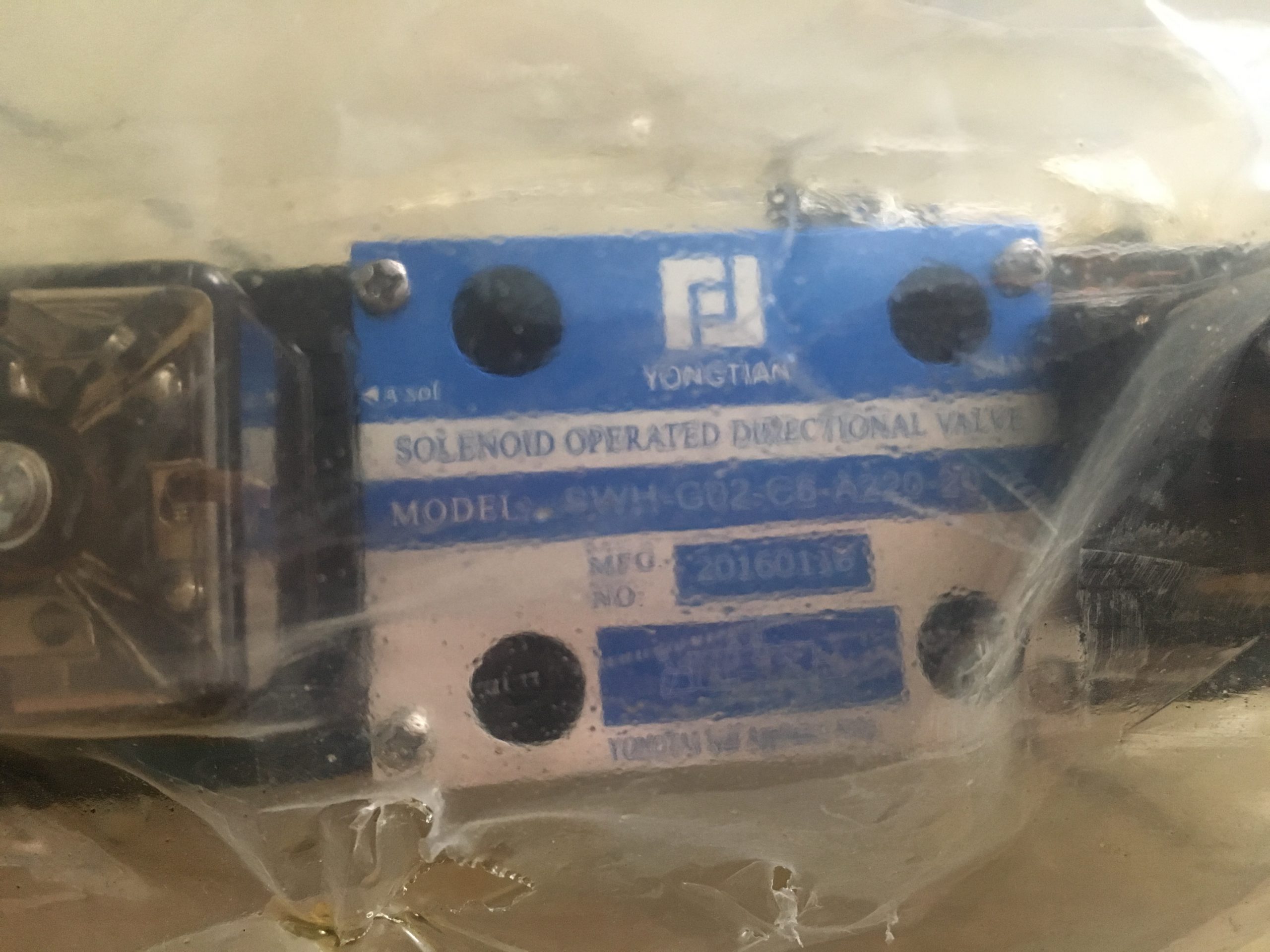

以常见四通换向阀为例，一个工作位置可以接通P到A、B到T，使液压缸向一个方向运动；切换后接通P到B、A到T，液压缸反向运动。具体伸出还是缩回，要看A、B口实际接到哪一腔。

更容易被忽略的是停止位置。不同中位机能可能封闭工作口，也可能让工作口回油，或使P口与T口连通形成卸荷路径。电磁铁同样处于失电状态，液压缸和油泵所处的工况可能完全不同。

即使换向阀中位封闭A、B口，也不能直接把它当作可靠的无泄漏锁紧装置。普通滑阀存在配合间隙，负载可能缓慢漂移。需要持续夹紧时，要检查回路的泄漏水平及负载保持措施；涉及垂直负载，还要区分静态保持和受控下降，按工况配置液控单向阀或平衡控制等结构。

放进一次夹紧动作，三类控制才连得起来

假设一套阀组驱动双作用液压缸完成夹紧。收到前进指令后，换向阀建立油路，流量控制环节限制接近速度。液压缸接触工件，负载上升，夹紧支路的压力控制开始影响最终出力。

进入保持阶段，能否维持夹紧力取决于负载保持方式、阀与缸的泄漏，以及系统是否继续补油。压力达到设定值只是其中一个条件，不能代替对保持状态的检查。

退回时，换向阀改变连接关系，油液进入另一腔。如果退回速度与前进速度差别明显，应先看两腔面积、单向节流方向及回油阻力。若换向瞬间出现冲击，还要结合切换时的流量、负载惯性和回路缓冲方式判断。

检查CHIAWANG液压阀组时，最有用的起点是对应原理图和完整动作记录：哪个阶段压力升高，哪个方向速度变慢，停止后是否漂移，运行一段时间后是否升温。把这些现象落到具体油路上，才有依据判断该调整哪个控制环节。否则，拧动一个调节螺钉，可能只是把原来的速度问题变成了发热问题。
