工程效率提升中的ASHUN液压油缸图纸应用

毓能梳理的ASHUN液压油缸图纸应用，着眼于减少设计、安装和替换中的接口错误与返工。旧设备油缸替换时，应核对安装形式、油口连接及全行程空间，避免伸出后发生干涉。采购与装配需使用对应完整订货型号的确认图，并保留图纸版本。图纸有助于提升工程协作效率，但尺寸匹配不等于性能匹配，负载、流量及活塞杆稳定性仍需单独核算。

安装孔能对上，油管却接不进去；油缸缩回时没有干涉，伸出后杆端连接件却碰到护罩。设备装配遇到这类问题，往往需要临时改支架、换接头，甚至重新安排加工。原本可以在图纸阶段解决的接口问题，就这样占用了现场调试时间。

讨论ASHUN液压油缸图纸的应用，可以先把工程效率落到这些具体环节上：设计人员能否提前确认空间，采购能否准确传递配置，装配人员能否按同一份资料完成安装。至于油缸动作能有多快，还需要结合负载和液压回路另行判断。

拿到图纸后，先确认它对应哪一支油缸。系列名称相同，并不意味着行程、安装形式、杆端连接和油口方向都相同。用于初步布置的系列外形图，应当与具体订货型号对应起来；准备加工安装件时，则需要采用已经确认的尺寸和版本。如果供应商提供的只是通用示意图，尚未确定的尺寸应继续核实，不能按图形比例量取后直接下料。

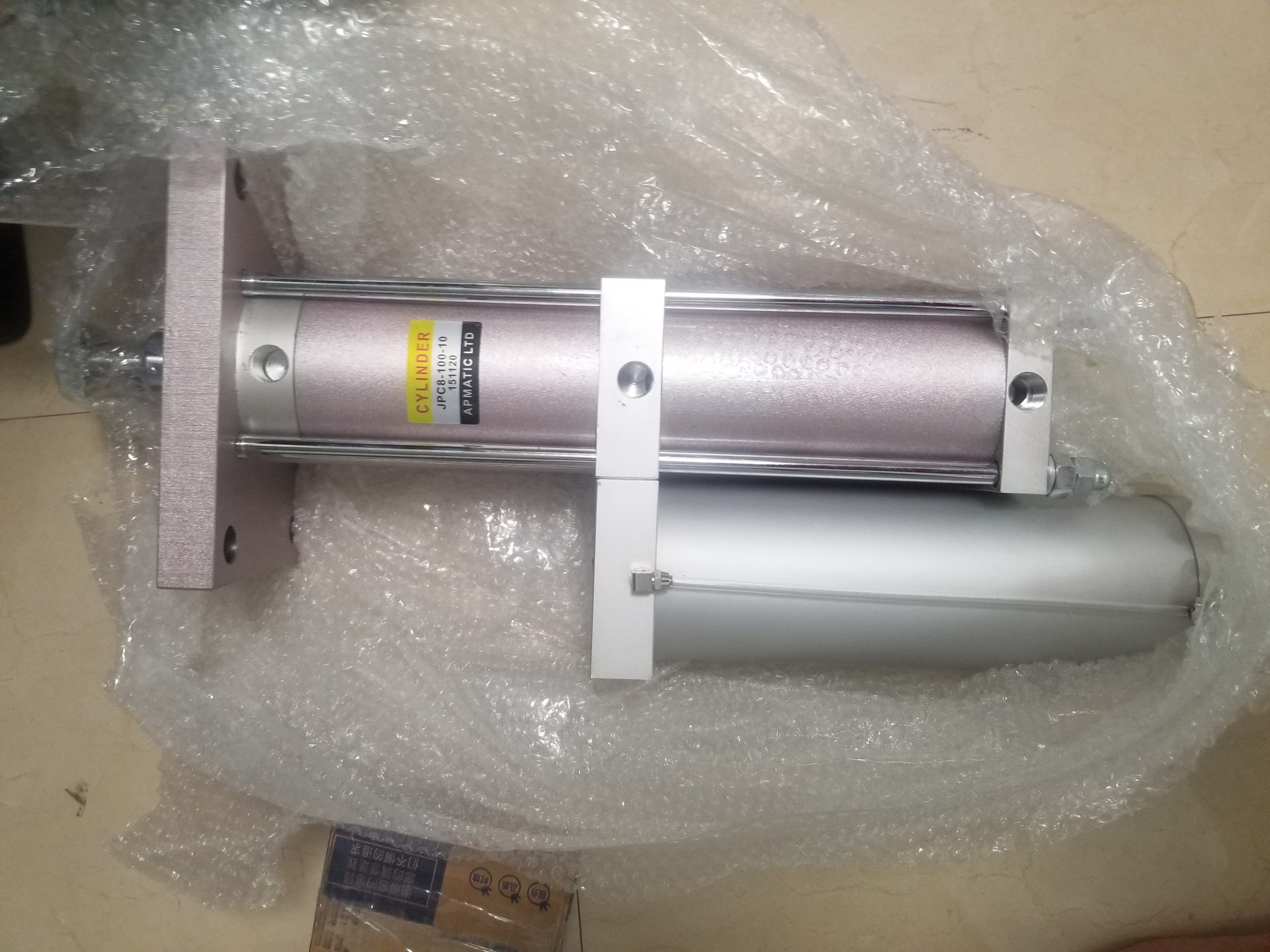

读安装图时，沿着设备的装配关系往下看更容易发现问题。先确定油缸通过哪个面、哪些孔或哪根销轴与机架连接，再检查活塞杆如何连接运动部件。安装基准、中心高度、杆端螺纹和连接件尺寸之间的关系，要能在总装图中闭合。只核对一个孔距，无法判断整套机构是否装得顺。

空间检查也要覆盖整个动作过程。缩回长度决定初始布置，伸出后的外廓关系影响行程末端是否干涉；采用摆动安装时，还要考虑缸体和管路随机构运动所占的空间。若拿到了对应配置的三维模型，可以将其放入总装进行检查，但关键接口仍应与确认图上的标注核对。

以一个假设的工装夹紧机构为例：ASHUN液压油缸安装在夹具侧面，活塞杆推动压紧部件。布置时如果只放入缸体轮廓，油口附近看起来可能还有余量。接上弯头、软管后，这点空间却未必够用。接头需要拧紧，软管需要合理弯曲，旁边还可能有导向座和防护板。把这些零件一起放进装配关系中检查，才能判断当前油口朝向是否合适。

检修空间也可以在此时顺手核对。销轴有没有抽出的方向，扳手能否接近接头，拆下油缸是否必须先拆掉整套夹具，这些问题会影响后续停机时间。设计阶段留出操作位置，通常比设备交付后再修改结构容易。

不过，图纸上的尺寸合适，只完成了选型的一部分。夹紧力需要结合有效受压面积与工作压力核算，并考虑回油侧压力及摩擦等影响；动作时间还受可用流量、阀和管路条件制约。不能看到较大的缸径，就直接认定设备效率更高。在供油流量相同的条件下，受压面积增大，油缸运动速度也会随之变化。

对于长行程推动机构，还要检查活塞杆受压时的稳定性。杆径、伸出长度、安装约束和受力方向需要一起考虑。运动部件存在横向载荷时，应明确导向机构如何承担这些力，避免将导向任务未经校核地交给活塞杆。外形图可以帮助理解结构关系，却不能替代这部分计算。

图纸进入采购环节后，版本管理开始影响协作效率。设计确认了油口方向，采购附件里却仍保留旧图，现场收到货后就可能再次出现管路干涉。更稳妥的做法是让完整型号、确认图号、版本和特殊要求对应起来；涉及安装接口的修改，同步更新采购和装配资料。

到货核验可以沿用这套信息。先核对铭牌和订货配置，再检查影响安装的关键接口。对于旧设备替换，还应把原油缸的实际安装情况与新图纸对照，尤其注意杆端连接、收回状态下的安装距离和油口位置。缸径、行程相同的两支油缸，仍可能需要不同的连接件或支架。

项目交付时，把最终确认图与实物配置一并归档。如果现场调整过接头或连接件，也应留下记录。下一次需要更换ASHUN液压油缸时，维护人员就能从完整型号、接口尺寸和安装空间开始核对，不必先停机拆件，再重新测绘。
