从流量调节看派克管式节流阀的工作原理与技术细节

毓能梳理派克管式节流阀的节流与单向旁通机制：流量变化会直接影响液压缸速度，受控流向、压差、负载和油液黏度需结合回路判断。用于升降或下放回路时，超越负载应在回油侧建立合适背压，避免吸空和速度失控。它适合基础节流调速，不能替代高精度恒速控制方案。

液压缸动作太快，很多人的第一反应是“把阀关小一点”。这个做法并不算错，但它只触及了表面。管式节流阀真正处理的是流量，而速度只是流量落到液压缸或液压马达上的表现。阀装在哪一段管路、受控方向朝哪里、负载是拖着缸走还是顶着缸运动，都会改变最后的效果。

以派克的管路安装型节流方案来看，常见思路是在紧凑的阀体内把节流通道和单向通道组合起来。受控方向的油液需要通过可调节的节流口，反向流动时则可借助单向阀旁通。这样，一个阀就能把执行机构的工作行程和回程区分开：需要慢的方向限流，需要快速复位的方向尽量少受阻。

节流不是“减压”，而是利用压差限制流量

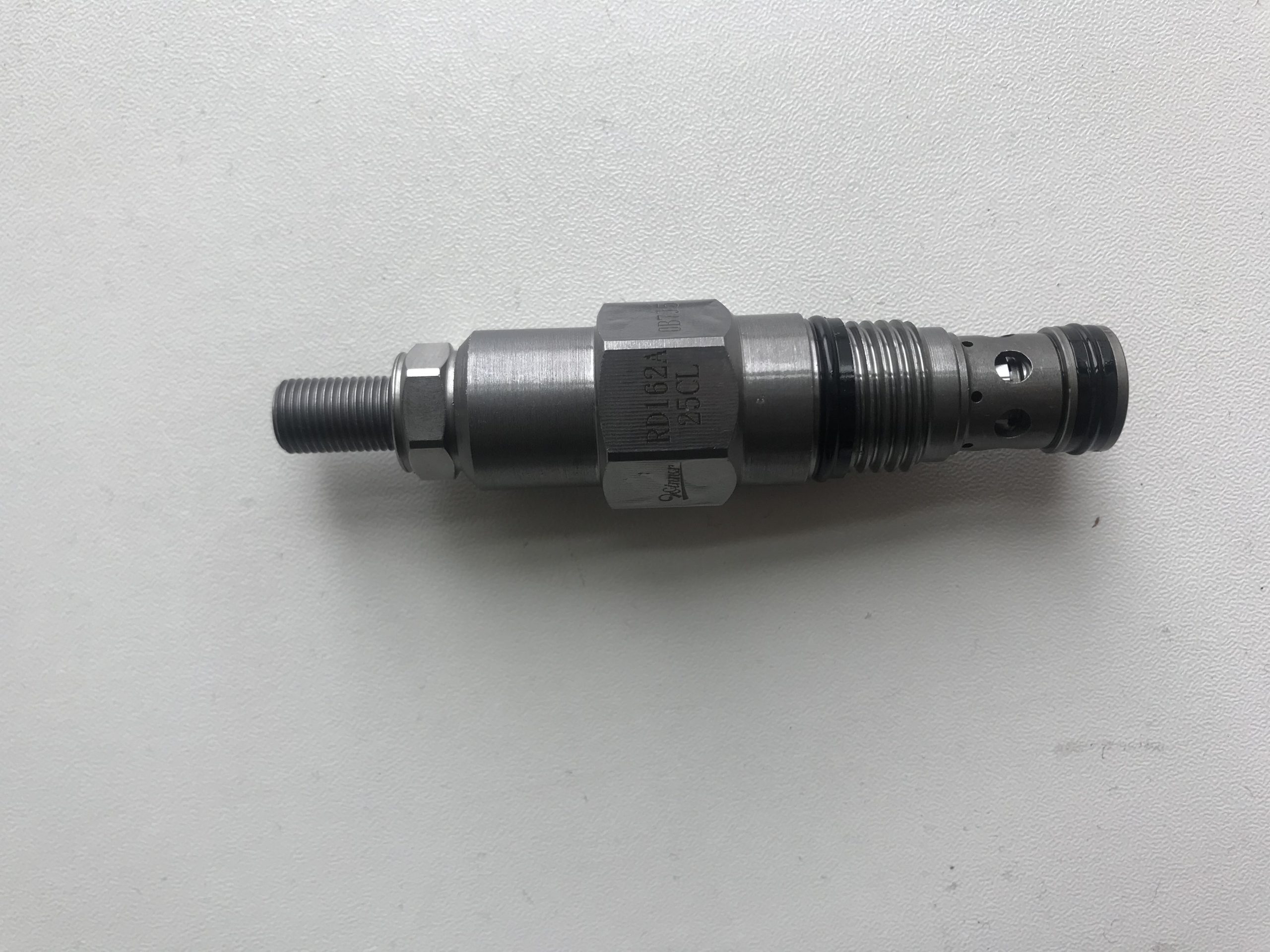

调节螺杆向内旋入，节流口的有效面积变小，油液通过时的局部阻力增加，阀前阀后便形成更大的压差。在泵供油能力和负载条件不变的前提下，穿过该通道的流量会下降，液压缸进、回油腔的换油速度随之下降，活塞杆动作也就慢下来。

这里有一个容易被忽略的关系：节流口开度相同，并不保证每次流量都一样。压差变大，流量会增大；油温升高、黏度下降后，流量也可能上升。因此，刚调试好时动作平稳，不代表设备连续运行几个小时后仍能保持相同节拍。对于负载变化明显的机构，普通节流调速本身就存在速度漂移的边界。

单向旁通让两个方向有不同的控制逻辑

单纯的双向节流，会让油液无论向哪个方向流动都受到限制。对不少液压缸来说，这并不经济：夹紧时希望缓慢、可控，松开时往往希望快速回程；下放时需要抑制速度，抬升时却不一定需要同样大的阻力。

管式单向节流阀的价值就在这里。一个方向经节流口流动，另一个方向经单向阀自由通过。安装前必须把阀体箭头、单向阀开启方向与油路实际流向对上。若装反，现场会出现一种很典型的情况：原本想调慢的动作怎么调都没变化，而本应快速回程的一侧反而变得迟缓。

节流装在进油侧还是回油侧，要看负载会不会“推着缸走”

对于阻力型负载，例如液压缸推动工件、克服摩擦或顶住外部阻力，进油节流通常可以完成基本的速度控制。进入缸腔的油液被限制，活塞杆便不会突然加速。

但在液压缸下放、重物带动缸杆运动，或液压马达受惯性拖动的工况中，事情会复杂得多。负载可能主动带着执行元件加速，此时若回油侧没有足够阻力，缸腔容易供油跟不上，动作会出现冲击、爬行，严重时还可能伴随吸空和异常噪声。此类场合更常见的做法是通过回油侧节流建立背压；若负载和安全要求更高，还需要结合平衡阀或制动方案，不能把控制责任全部交给一个节流阀。

一个很实用的判断是：能动起来，不等于能长期平稳运行。尤其是下放动作，调试阶段看着速度合适，设备热起来后、负载换了后，问题才容易暴露出来。

管路细节会放大或抵消阀的调节效果

管式阀安装方便，但它并不是脱离管路独立工作的元件。阀前后接管过细、弯头过多、接头通径不足，都会叠加压力损失。结果可能是螺杆只动了很小一段，速度变化却很敏感；也可能是阀已开得很大，系统仍显得动作迟缓，根源其实在管路。

调试时建议先把节流阀开到较大开度，再逐步收小，观察动作时间、压力变化和油温。只盯着动作快慢容易误判：若调节后压力明显上升、油温持续偏高，说明能量正在节流口附近被消耗为热量。小通径阀长期承担大流量调速，往往会带来噪声、发热和调节不稳定，换成更合适的通径或改用压力补偿式流量控制，比反复拧螺杆更有效。

油液清洁度决定小开度下的可靠性

节流口越小，对污染越敏感。颗粒物可能让单向阀芯关闭不严，也可能在节流区域造成磨损或卡滞。现场表现不一定是完全失效，更常见的是同样的开度今天快、明天慢，或某一方向偶发性不顺畅。

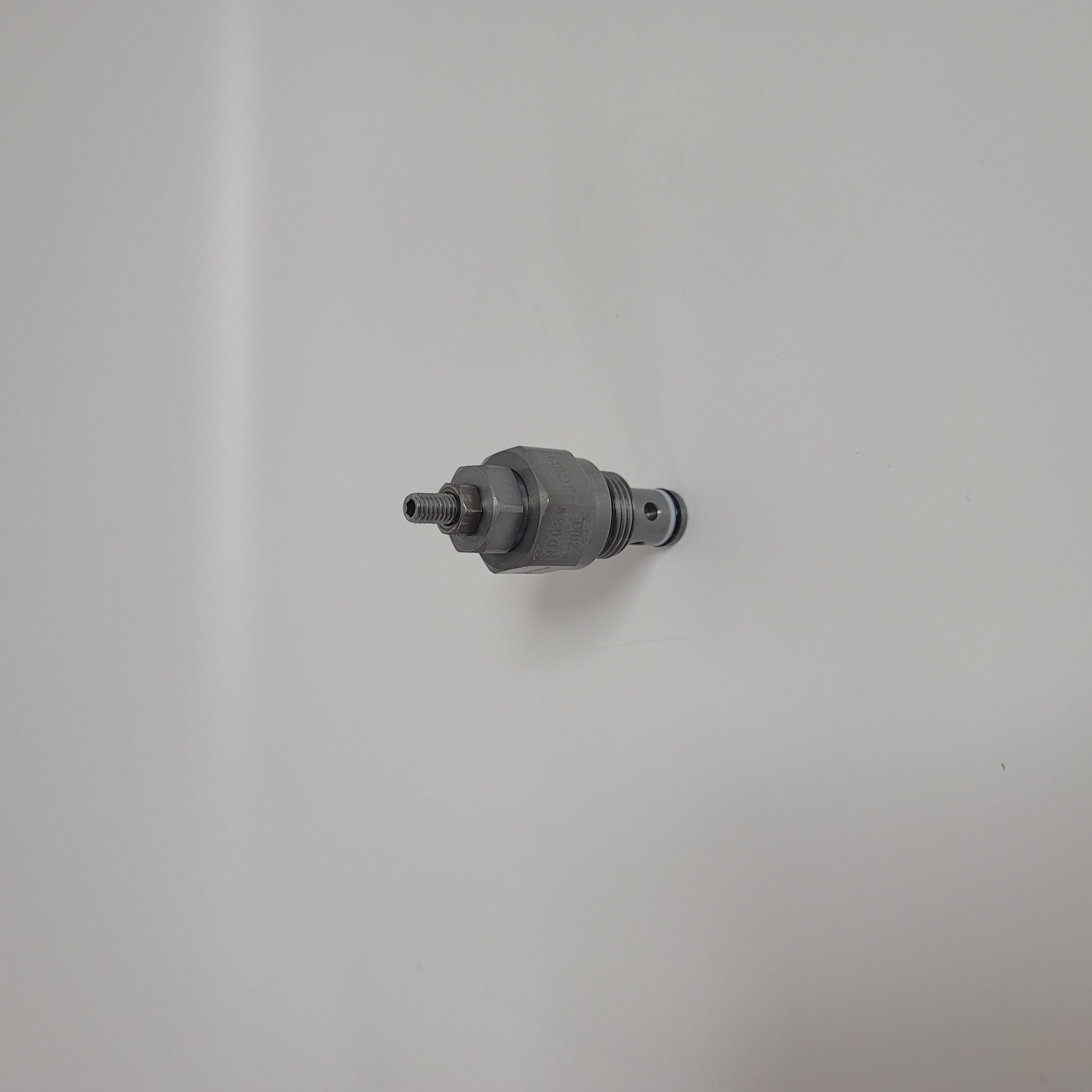

遇到速度波动时，不宜马上认定节流阀损坏。先检查过滤器、油液状态、吸油管密封、执行元件内泄漏和负载变化，再判断阀芯或调节通道是否需要处理。调整螺杆完成设定后也应锁紧；设备振动较大的位置，未锁定的开度会慢慢偏移，最终把原先稳定的节拍带乱。

选型时先问四个问题

第一，目标是限制哪一个方向的流量；第二，实际流量、系统压力和允许压降分别是多少；第三，负载属于阻力型还是超越型；第四，设备需要的是基础调速，还是负载变化下仍要保持接近恒速。前两项决定通径和接口，后两项决定节流阀是否就是合适的元件。

派克管式节流阀适合在管路中完成直观、可维护的基础流量调节，特别是需要单向受控、反向自由通过的回路。它的前提是工况判断正确、管路匹配合理、油液保持清洁。若系统要求高重复精度、速度随负载变化仍需稳定，或者涉及重力下放与惯性制动，就应把节流阀放回它应有的位置：作为调速环节，而不是代替整套负载控制方案。
