达众电磁阀线圈如何联动阀芯动作？控制回路中的信号转换逻辑

看电磁阀动作，不能只盯着阀体。现场很多问题表面上是阀芯不换向、气缸不动作、油路没切过去，往前追一层，往往会追到线圈得电是否可靠、控制信号有没有真正变成足够的电磁吸力。

达众电磁阀线圈与阀芯之间的联动，本质上是一条从电信号到机械位移，再到流体通断或换向的转换链。PLC、继电器、按钮或控制板先给出开关信号，线圈两端获得规定电压后产生电流，绕组周围形成磁场。磁场吸引衔铁或动铁芯移动，动铁芯再通过推杆、顶针或直接作用结构带动阀芯偏移。阀芯位置一变，阀体内部的气路、油路或介质通道就随之切换。

这条链路里，线圈并不是简单的通电发热件，它更像控制回路和阀体动作之间的转换器。控制端输出的是电压、电流和通断节拍，阀体需要的却是一个能克服弹簧力、摩擦力、介质压力差的机械力。电磁线圈负责把前者变成后者。只要其中某一段余量不够，阀芯就可能只动了一半，或者动作慢、复位不干净。

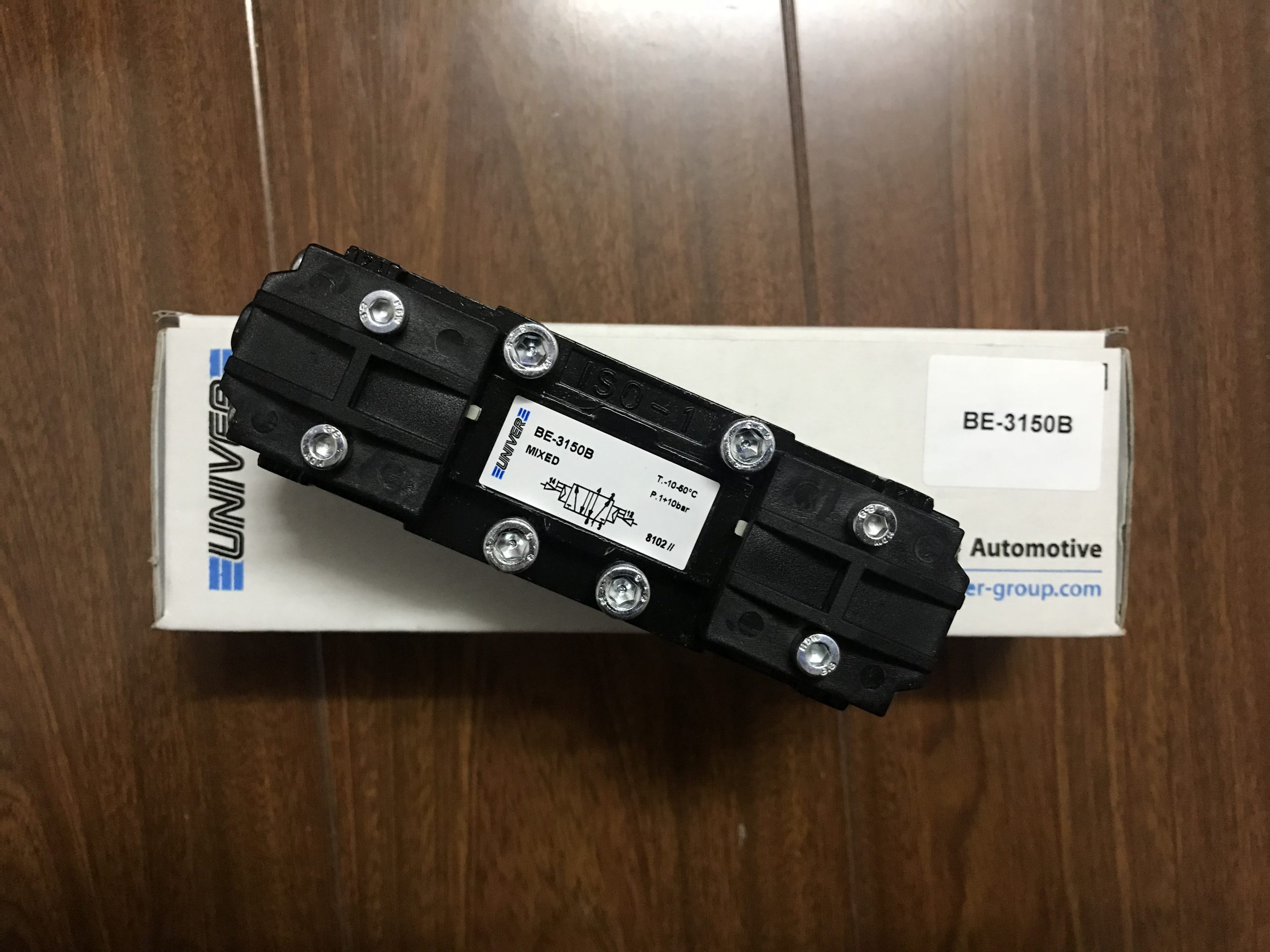

以常见的二位电磁阀为例，线圈未得电时，阀芯通常由复位弹簧保持在初始位置，某一路通、某一路断。控制回路给线圈上电后，磁力拉动衔铁，阀芯被推到另一个工作位置，通道关系改变。断电后，磁场消失，弹簧把阀芯推回原位。如果是双线圈结构，两个线圈分别负责两个方向的切换，控制逻辑就不能让两侧长期同时得电，否则容易造成动作冲突、线圈升温或阀芯受力异常。

控制回路里的信号转换通常分几步完成。第一步是控制器判断条件，比如传感器到位、压力满足、节拍允许。第二步是输出端导通，可能是PLC晶体管输出，也可能先经过中间继电器。第三步是线圈得到额定电压，电流建立磁场。第四步才是阀芯动作，最终表现为气缸伸出、夹具夹紧、油缸换向或管路开闭。很多调试人员容易把第一步和第四步混在一起，以为输出灯亮就等于阀已经动作，其实中间还有接线、插头、线圈、机械卡滞和介质压力这些环节。

现场排查时，一个实用判断是：有信号不等于有动作，有电压不等于有足够动作力。比如24V DC线圈在线缆过长、端子松动、输出模块带载能力不足时，空载测量可能接近正常，一接上线圈电压就掉下去。线圈能轻微吸合，但阀芯推不彻底，设备表现为动作发软、节拍飘、偶尔卡在中间位置。遇到这种情况，只换阀体未必解决问题，先量线圈端实际电压和动作瞬间电压更直接。

另一个容易被忽略的是线圈类型和控制方式的匹配。交流线圈和直流线圈的吸合特性不同，接错电源会带来发热、噪声甚至烧毁。直流线圈断电时还会产生反向感应电压，控制柜里通常需要续流二极管、浪涌吸收器或带保护的插头，否则PLC输出点、继电器触点会承受额外冲击。保护做得太强也可能带来释放变慢的问题，对高速节拍设备要留意这一点。

阀芯动作本身还受介质条件影响。气动阀常见问题是水分、油污、粉尘进入阀腔，阀芯摩擦变大；液压阀则更怕油液清洁度差、压力冲击和温升。线圈磁力原本按正常工况设计，阀芯一旦被脏污拖住，表现出来就像线圈没力。长期靠提高电压或频繁重启来硬顶，最后可能是线圈过热、密封件磨损，故障从偶发变成固定。

在控制逻辑设计上，电磁阀最好不要只靠延时来猜动作是否完成。夹具、气缸、油缸这类执行机构，如果对位置有要求，应通过磁性开关、接近开关、压力开关或行程反馈确认。电磁阀线圈负责发出动作命令，传感器负责证明动作结果，两者闭环后，设备节拍才更稳。只看输出点，不看反馈，短期能跑，后期排故会很被动。

维护时也有几个细节值得固定下来。线圈插头要有清晰标识，防止检修后左右线圈接反；端子压接要可靠，避免振动后虚接；线圈外壳温度要结合通电率判断，长期连续通电的场合不能按短时动作来选；阀体安装方向、消声器堵塞、管路压降也要一起看。电磁阀是小件，但它夹在控制系统和执行机构之间，一旦判断错，停机时间往往不小。

所以理解达众电磁阀线圈与阀芯的联动，关键不是背结构名词，而是把这条转换链看完整：控制信号给出，线圈建立磁场，电磁力推动阀芯，阀芯改变流道，执行机构完成动作，反馈信号再回到控制器。调试和选型时沿着这条链逐段核对，比单独怀疑某一个零件更可靠。
