设备调试时经常碰到一种情况：UNIQUC油压电磁阀的线圈指示灯亮了，液压缸却没有按预期伸出。有人先换线圈，有人怀疑油缸内泄，还有人直接修改PLC程序。折腾一圈才发现，问题只是阀芯没有真正换到位，或者进、回油口接反了。
这类故障容易绕弯，是因为大家盯着某一个元件看，却没有把整条动作链串起来。电磁阀不是单独让油缸运动的“开关”，它处在电气控制与液压执行之间，负责把控制信号转换成油路变化。
一次伸出动作是怎样传下去的
以常见液压缸回路为例，动作通常从PLC输出开始。控制器给出信号，继电器或输出模块向电磁线圈送电；线圈产生磁力，推动衔铁、推杆或阀芯移动。阀芯位置改变后，阀体内部原有的通路被关闭，另一组通路同时打开。
四通换向阀通常可以看到P、T、A、B四个油口。P口接压力油，T口回油箱，A口和B口分别连接油缸两腔。某一工作位可能形成P通A、B通T：压力油进入无杆腔，另一侧油液返回油箱，活塞杆随之伸出。切到另一个工作位后，通路变为P通B、A通T，油缸便反向缩回。
如果执行元件换成液压马达，逻辑没有本质变化。交换两个工作口的进油和回油方向，马达便改变旋转方向。
需要留意的是，线圈位于阀体左边还是右边，并不能直接证明P口会通向哪个工作口。不同阀芯代码、符号标注和结构布置可能采用不同对应关系。可靠的判断依据是铭牌型号和液压图形符号，而不是凭外观猜油路。
电磁铁得电，只是换向的起点
在常见直动式结构中，电磁力直接推动阀芯，动作链比较短。流量较大时，也可能采用先导控制：线圈先推动较小的先导阀芯，先导压力再驱动主阀芯换位。后一种结构如果缺少足够的先导压力，即使线圈已经吸合，主油路仍可能没有完成切换。

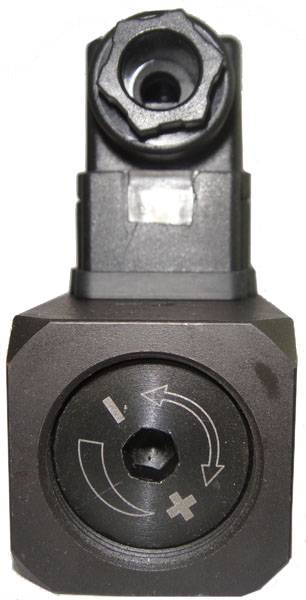

所以，指示灯亮只能说明插头附近可能收到了电信号，不能证明线圈电压正确，更不能证明阀芯已经到位。现场判断时，可以先测线圈端电压，再在符合安全要求的前提下使用手动应急机构试动作。手动操作有效，问题多半在电气控制或线圈一侧；手动操作仍无效，则要继续检查供油压力、回油背压、阀芯卡滞和管路连接。
中位机能决定设备停下来以后会怎样
三位阀的中间位置常被忽略，但设备待机、断电和急停时的状态恰恰由它决定。
闭式中位会封闭主要油口，有利于暂时限制执行元件移动，但泵出口必须有合适的卸荷或溢流通路。串联式中位可以让P口与T口相通，同时封闭A口和B口，使定量泵在待机时卸荷。浮动式中位则可能让两个工作口接回油箱，使执行元件在外力作用下自由移动。
这些机能没有绝对的优劣，关键看设备需要什么失电状态。机床夹紧回路希望断电后继续保持夹紧，升降机构则要防止负载突然下滑。尤其是垂直油缸，不能只依靠换向滑阀封闭油口来长期保载。滑阀存在正常的内部泄漏，高安全要求的回路通常还要配置液控单向阀或平衡阀。
换向阀控制方向，不包办全部动作指标
油缸能够伸缩，不代表回路已经控制好。
执行速度主要受进入或排出执行元件的流量影响。阀规格偏小、节流口开度不足、管路过细或回油背压过高，都会让动作变慢并产生额外发热。油缸输出力则取决于有效压力、活塞面积和负载情况；压力不足时，阀芯即使换向正常，油缸也可能只移动一小段便停住。
普通开关式油压电磁阀擅长处理启动、停止和方向切换。若项目还要求速度可调、换向减速、位置重复精度或力控制，通常要增加流量阀、比例阀、压力控制元件和位置反馈。把所有动作问题都归到电磁换向阀上，既不符合回路分工，也容易造成错误选型。
选型时先看符号，再看接口
替换UNIQUC油压电磁阀时，只对上安装孔和油口尺寸远远不够。两个外形接近的阀，可能有不同的中位机能、线圈电压和失电位置。装上以后也许能够动作，却会在待机卸荷、负载保持或急停状态上留下隐患。
更稳妥的顺序是先确认阀位、通口数和阀芯符号，再核对系统最高压力、实际流量、允许压降、线圈电压及通电制。还要看安装接口、密封与液压油的相容性，以及油温和清洁度要求。高频换向回路尤其不能忽略线圈发热、阀芯响应和油液污染。
双线圈阀还应在控制程序或电气回路中设置互锁，避免两个方向的线圈同时持续得电。至于线圈A究竟对应油缸伸出还是缩回，应以实际液压图和调试记录为准，并在插头、线缆和阀体上留下清楚标识。
故障排查要沿着动作链倒着找
遇到油缸不动，可以从PLC输出开始查：有没有控制信号，线圈端是否得到正确电压，手动操作能否推动阀芯，P口是否有压力，换向后A口或B口的压力有没有变化，执行元件另一腔能否顺畅回油，行程信号是否正确返回。
动作缓慢，则重点检查流量、阀口压降、油温、滤芯和回油阻力；换向时冲击明显，要看切换速度、负载惯性、节流位置以及是否缺少缓冲或平衡元件；停机后油缸缓慢下滑，则应区分油缸内泄、换向阀内泄和负载保持回路缺失。
真正看懂一只油压电磁阀，不是记住哪根线让油缸伸出，而是能把信号、阀芯、油路、负载和反馈连成一条完整链路。具体型号没有确认前，先画出失电、中位、线圈A得电和线圈B得电四种状态下的油路，再接线调试，通常比边通电边猜更快，也更安全。
