NORTHMAN插装式溢流阀在液压回路中的应用优势解析

在紧凑型液压站或集成阀块改造中，NORTHMAN插装式溢流阀可承担液压系统限压与卸荷保护。毓能整理的判断不只看设定压力，还要核对阀腔和安装尺寸、连续与峰值流量、回油背压及油液兼容性。直动式与先导式应结合压力控制和流量形态取舍；若阀腔不匹配、油液污染或长期大流量溢流，可能造成压力偏高、阀芯卡滞和油温上升。更稳妥的是在实际受载流量下复核压力，再判断是否适用。

液压系统里最怕的，不是压力低，而是压力在不该升高的时候突然顶上去。泵出口堵住、执行缸走到机械止挡、换向动作过急，都会让局部压力快速抬升。主溢流阀如果离泵口很远，中间又隔着较长的管路和多个接头，保护动作即使存在，现场仍可能出现压力尖峰、管路振动和油温上升。

这也是不少集成液压站采用插装式溢流阀的原因。以NORTHMAN插装式溢流阀为例，它的重点不只是把一只阀做得更小，而是把限压功能直接放进阀块内部。阀块负责油路，阀芯负责控制，二者组合后，高压油从泵口到溢流口的路径可以更短。

阀块集成后，回路更紧凑

传统管式溢流阀需要外接阀体、接头和管路。空间宽裕时问题不大，但在小型液压站、机床液压单元或夹具设备上，外部管路越多，装配和后期排查就越费时间。接头处还可能成为渗漏点，管路走向不理想时，振动也更明显。

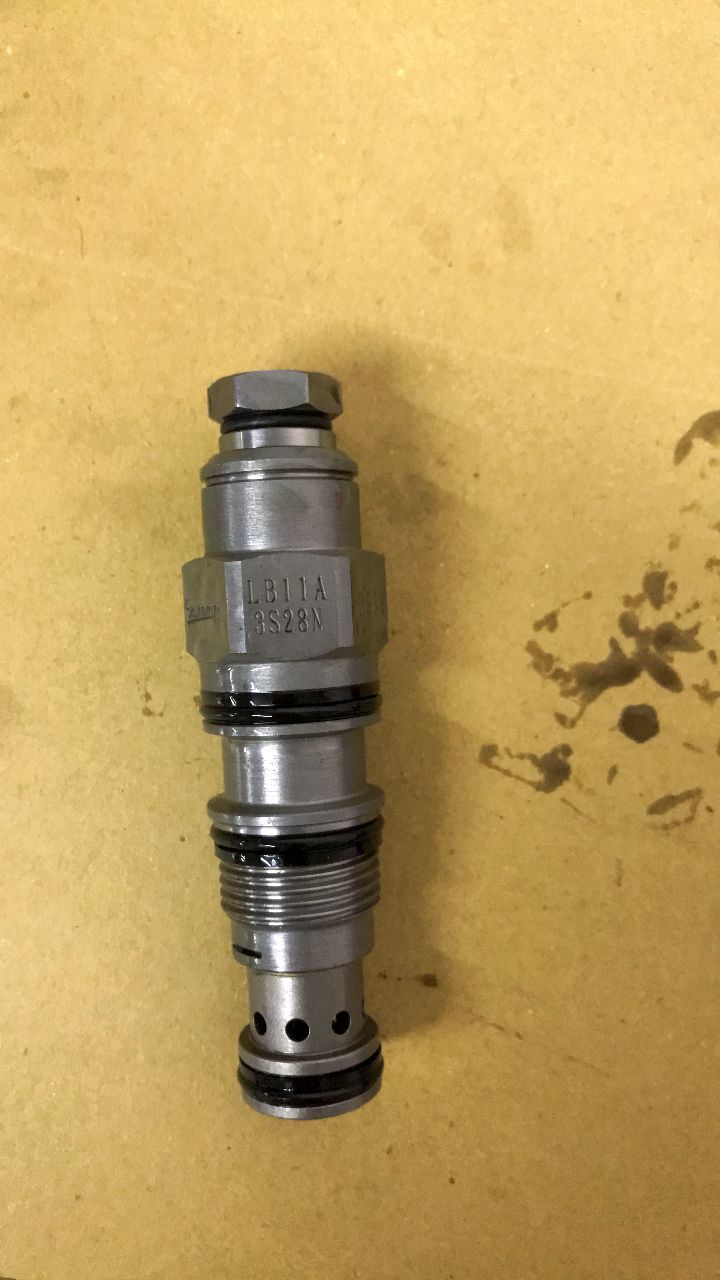

插装式结构把阀芯旋入预制阀腔，油路由阀块内部完成连接。对于需要同时布置方向阀、单向阀、节流元件和压力检测口的系统，这种方式能让阀块布局更集中。尤其是泵出口保护支路，离压力源越近，越有利于减小中间管路容积带来的滞后。

不过，“装得进去”不等于“能直接替换”。阀腔型式、螺纹规格、密封位置和安装深度都必须核实。插装阀的外观相近很常见，阀腔不一致时，轻则内泄漏，重则根本无法正常建立压力。

对压力冲击的处理更有针对性

溢流阀的作用，是在系统达到设定压力后打开通路，将多余流量导向低压侧，从而限制最高压力。插装式溢流阀放在正确的位置，能更直接地参与局部压力保护。

例如一套夹具回路，液压缸推到位后仍由定量泵持续供油。如果方向阀没有及时卸荷，或动作节拍中存在短暂憋压，压力会迅速冲向设定上限。此时，布置在阀块内、靠近供油主路的溢流元件能够及时打开，避免泵、油缸密封和管接头长时间承受超压。

这里还要分清直动式和先导式的使用场景。直动式通常更适合处理需要快速反应的压力冲击；先导式更适合连续流量下的平稳调压，其压力随流量变化的上升特性往往更容易控制。若系统的主要问题是换向瞬间冲击，不能只因为先导式流量大就盲目选用；如果主泵长期处于连续供油状态，也不能只看直动阀的动作快。

少了外接管路，维护并没有消失

插装式阀的另一个实际好处是检修路径更清楚。发生压力异常时，维修人员可以先检查压力表读数、回油背压和过滤状态，再拆检对应阀芯，不必从一串外接管路中逐一追踪。

但这类结构对细节并不宽容。阀芯上的微小油孔、密封圈和阀腔表面都会影响动作。油液污染后，常见表现不是阀门完全失效，而是设定压力漂移、动作迟缓、卸荷后压力回不稳，或者某个温度区间才出现尖叫声。阀芯换新之前，先看过滤器是否堵塞、油箱回油是否起泡、回油管是否被压扁，往往比直接更换零件更有效。

安装时也要按规定扭矩锁紧。拧得不够，密封可能不可靠；拧得过紧，则可能伤及密封件或阀腔螺纹。调压结束后，应在实际受载、接近最大工作流量的状态下复测，而不是只在空载时看压力表达到某个数字就结束。

选型别只盯着设定压力

很多采购或改造项目只给出“需要一只210 bar的溢流阀”。这只是起点。真正要核对的至少包括最大工作压力、连续流量、瞬时峰值流量、阀腔规格、油液类型、密封材料和回油背压。

特别容易被忽略的是压力上升特性。阀标定在某一压力，并不代表任何流量下都稳定停在这个数值。流量增大后，阀口开度和内部压降都会变化，实际压力可能高于静态设定值。对于压装、成型或高惯性负载回路，这部分余量必须在设计阶段留出来。

回油侧同样不能随便处理。回油管径偏小、与其他支路共用回油、过滤器压差变大，都会形成背压。背压叠加到溢流动作上，系统看到的实际卸荷压力就可能偏高。现场出现“阀已经调低，压力却下不来”的情况，根源有时不在阀芯，而在回油路径。

适合放在哪里，也要知道不适合做什么

NORTHMAN插装式溢流阀较适合用于紧凑型液压站、集成阀块、机床夹具、压装设备以及需要减少外接管路的改造项目。它能让限压功能靠近关键油路，也便于把多个控制功能集中在同一阀块上。

但溢流阀不是长期消耗泵流量的工具。若系统在正常生产中经常大流量溢流，油温上升几乎不可避免，能源也在白白变成热。遇到这种情况，应回头检查泵的控制方式、方向阀中位机能、卸荷回路或变频策略，而不是一味提高溢流阀的设定值。

说到底，插装式溢流阀的优势建立在“回路匹配”上：阀腔准确、流量合适、回油通畅、油液干净，再配合正确的安装和调压。满足这些条件，它会成为阀块里很安静的一道保护；忽略这些条件，再好的阀芯也可能被迫替系统设计失误买单。
