SMC气缸选型的细节核查：安装空间、导向方式与缓冲形式

毓能这篇内容聚焦SMC气缸选型，提醒选型不能只按缸径、行程和推力判断。安装空间要把全行程包络、接头转向、磁性开关和维护工具一并核对；包装线推料或电子装配夹具出现偏载时，还应按侧向载荷与倾覆力矩选择导向方式。末端缓冲需结合负载质量、速度和节拍验证，避免撞击、爬行或节拍波动。

不少气缸问题不是发生在“选小了”，而是发生在“看起来能装、推得动，装机后却不顺”。图纸阶段只核对缸径、行程和理论推力，到了装配现场才发现接头顶住钣金、磁性开关没位置、推料板一伸出去就带偏载，末端还会反复撞击。

SMC气缸的系列很多，真正影响方案能否落地的，往往是安装空间、导向方式和缓冲形式这三个细节。它们应该放在同一次核查里，而不是等到调试时逐项补救。

安装空间，不能只量缸体长度

安装空间首先要看全行程包络。气缸缩回时是否碰到机架，只能说明静态尺寸过关；伸出后杆端、连接板、负载和传感器是否进入其他机构的活动范围，才是完整判断。

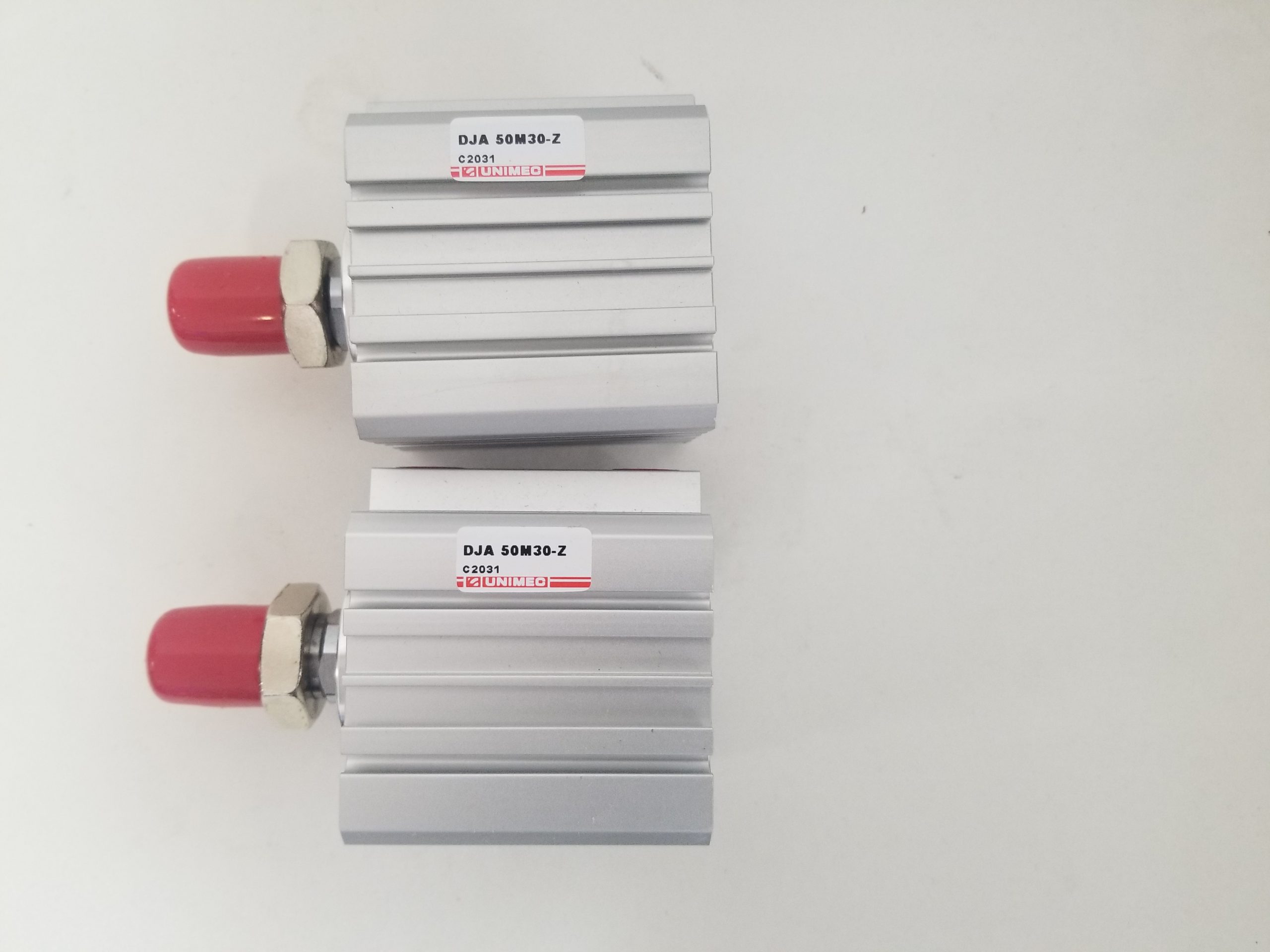

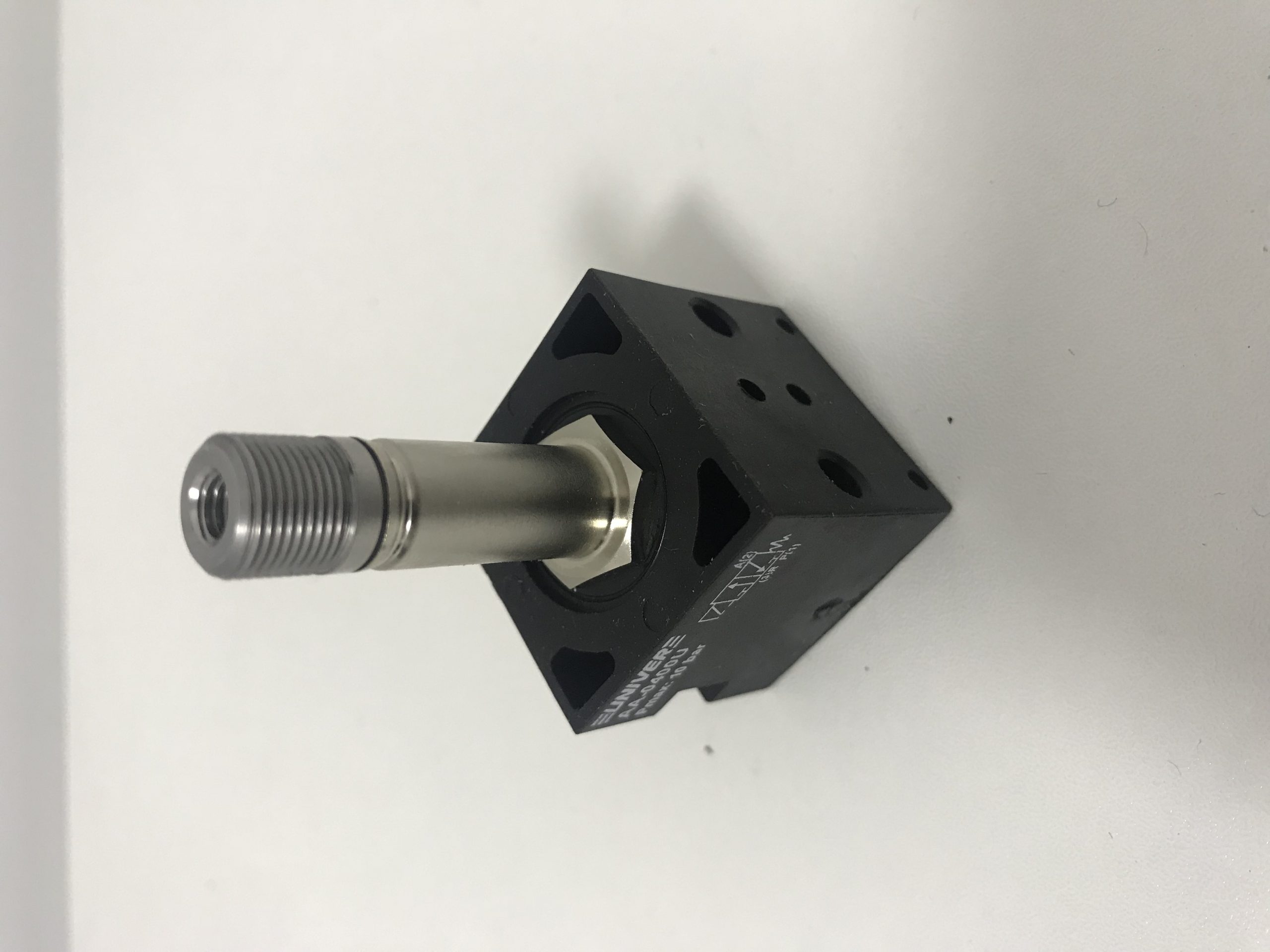

紧凑型气缸常用于夹具、检测设备和小型装配单元，横向尺寸确实有优势，但周边空间通常也最紧。选型时建议把下面几项直接画进总装图：

有一个很容易遗漏的点：气缸靠墙安装时，缸体能贴近墙面，不代表整套机构能贴近。接头朝向、气管弯曲半径，以及后期更换开关时工具是否伸得进去，都会把原本看似节省的空间重新吃掉。对于多缸并排的夹具，先把接头和开关位置排开，通常比后期临时改弯头省事得多。

普通双作用气缸擅长的是沿活塞杆轴线推拉。它可以带动负载，不等于适合承受负载带来的侧向力和力矩。

例如一块较宽的推料板直接装在杆端，板面受物料阻力不均；又或者工件重心离杆端较远，气缸伸出后形成悬臂。这时即使推力足够，活塞杆和导向套仍可能受到横向作用。早期表现可能只是动作发涩，运行一段时间后则容易出现杆端磨痕、密封磨损加快，甚至重复定位不稳定。

判断要不要导向，不妨先问三个问题：负载是否直接装在杆端？重心是否偏离轴线？运动中是否需要限制旋转或保持平行？只要其中一项明显，导向就不该被当成可有可无的附件。

若负载本身需要较好的抗侧载能力和防转精度，可以考虑带导杆或滑台结构的导向气缸。它的价值不在于“推力更大”，而在于把承载和导向整合进执行单元。对于空间有限、负载可以直接安装的场合，这种结构往往更利落。

另一种思路是让外部直线导轨负责导向和承载，气缸只提供直线推力。对于较长行程、较大负载或安装板尺寸较大的机构，这通常更稳。此时要把气缸与滑台的连接做成允许微小安装误差的形式，避免两套直线机构不同轴，反而把内应力传给活塞杆。

能动作，不代表能连续跑几个月。导向选择的核心不是“要不要更高级的气缸”，而是谁来承担侧载和力矩，谁来保证姿态。

气缸到达行程末端时，负载仍带着速度。节流阀可以控制全程进排气速度，却不一定能妥善处理末端剩余动能。尤其是挡停、压合、推料这类节拍较快的机构，末端冲击会逐步传到连接板、紧固件和机架上。

橡胶缓冲结构简单，适合速度和负载都比较温和的工况。它能减轻端部接触，但不适合长期消化较大的动能。若负载质量上来、速度较快，或者每天循环次数很高，就应重点看带气缓冲的方案。

气缓冲会在行程末端形成一段减速过程。它对降低撞击很有效，但也带来一个现实问题：缓冲针阀不能靠一次调节就永远不动。气压、负载、润滑状态和节拍一变，末端效果也会跟着变化。调得太紧，气缸会在末端闷住，节拍拉长；调得太松，依旧有撞击和回弹。

当负载速度高、可吸收动能较大，或者停位冲击不能接受时，外置液压缓冲器更合适。它把减速任务从气缸端部移出，通常也更容易针对挡块位置和减速行程进行调整。不过外置缓冲器同样要预留安装、调节和更换空间，不能等机构定型后再勉强塞进去。

实际做方案时，可以按这个顺序推进：先确定负载的运动方式和安装包络，再决定由气缸导向还是外部导轨导向，最后依据负载质量、速度和节拍安排末端缓冲。之后再回头检查电磁阀流量、节流阀安装位置、磁性开关布置和气管走向。

这样做的好处是，很多矛盾能在图纸上暴露出来。比如导向气缸的宽度增加后，接头空间是否还够；外置导轨加上去后，活塞杆连接是否会被拉偏；缓冲器占用末端位置后，实际有效行程是否仍满足工艺要求。

SMC气缸的具体允许侧向载荷、力矩和缓冲能力仍要按对应系列、缸径、行程查表核对。选型阶段把安装空间、导向和缓冲一次看透，后面省下来的往往不是一张改图，而是一轮拆装和反复调试。
