核对通径、电压与阀芯机能：世文4WE系列电磁换向阀选型要点

毓能整理的世文4WE系列电磁换向阀选型，关键不在外形能否装上。通径与安装面需结合实际流量、允许压降及T口背压核对，线圈还要对应控制柜的AC/DC制式和额定电压。用于机床液压夹具或旧设备替换时，阀芯机能应按液压符号确认失电中位的P、T、A、B油路关系。只看型号片段，易引发保压、卸荷或换向异常。

液压站换一只电磁换向阀，最容易出现的误判是：旧件拆下来，新件外形差不多、底板也能装，于是直接上机。真正通电后，轻则油缸动作慢、线圈发热，重则停机状态不对，夹具松不开或负载保不住。

选世文4WE系列这类换向阀，建议把核对顺序定成三件事：通径和安装面、电压与电气形式、阀芯机能。前两项决定能不能装、能不能可靠换向，最后一项才决定设备动作是不是原来的逻辑。

通径不是只看“几通径”

先看安装面。旧阀的公称通径、底板油口位置、螺栓孔距和密封圈位置应逐一对应。即使都是相近规格，安装标准或系列代号不同，也不该直接互换。对于改造项目，最好把旧阀铭牌、阀块安装面和液压原理图放在一起核。

通径之后才是流量。阀能装上，并不表示它能扛住现场流量。通径偏小，油液经过阀芯节流口的压降会变大，常见表现是执行元件速度上不去、油温升高，换向时还有明显冲击。反过来，不能因为担心压降就一味放大规格；原回路若依靠节流和缓冲取得平稳动作，通流能力变化也会影响调试结果。

核算时不要只抄泵的理论流量。要看执行元件在快进、回程或多个支路同时动作时，阀口实际经过的最大流量；有些问题恰恰出在换向瞬间，而不是稳定运行阶段。

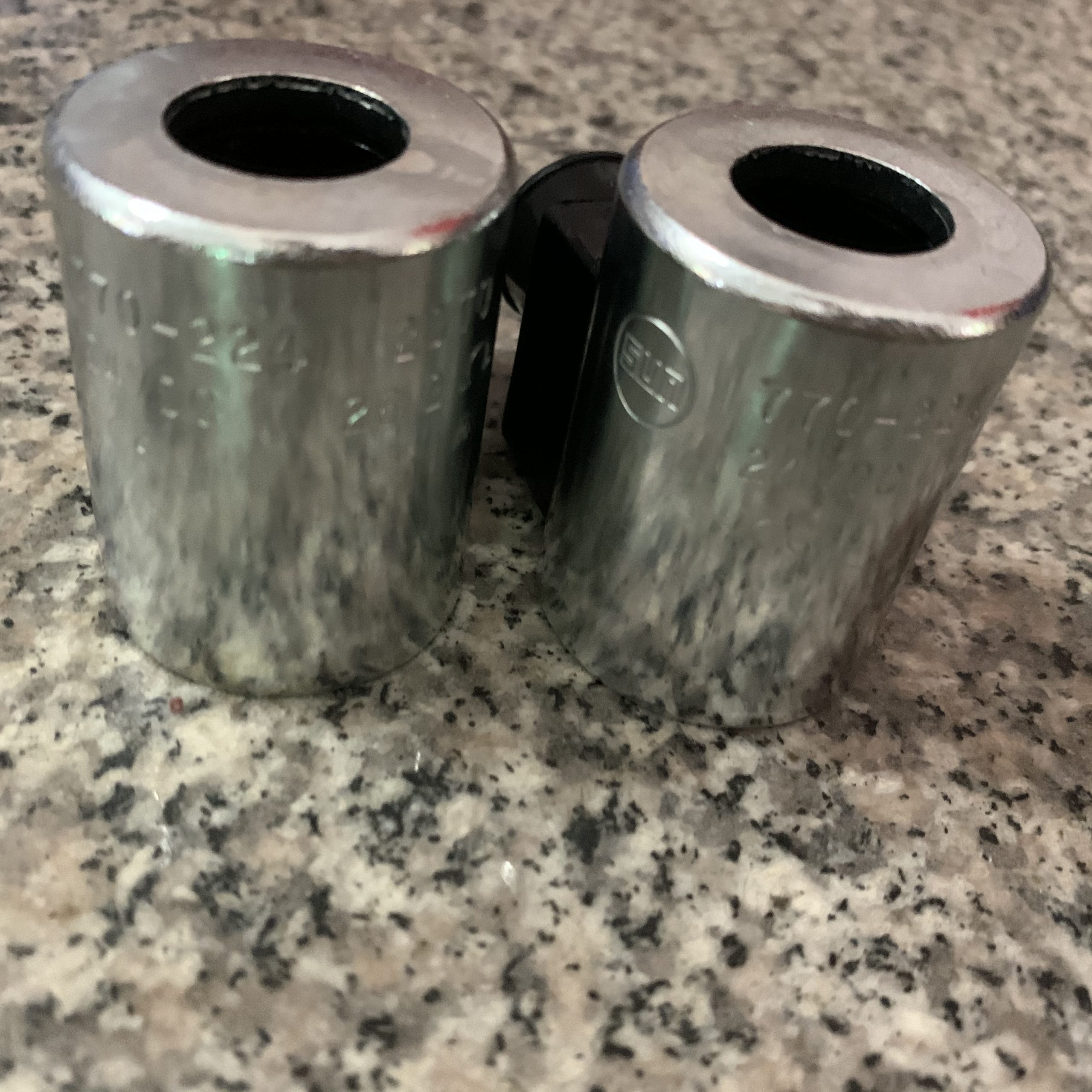

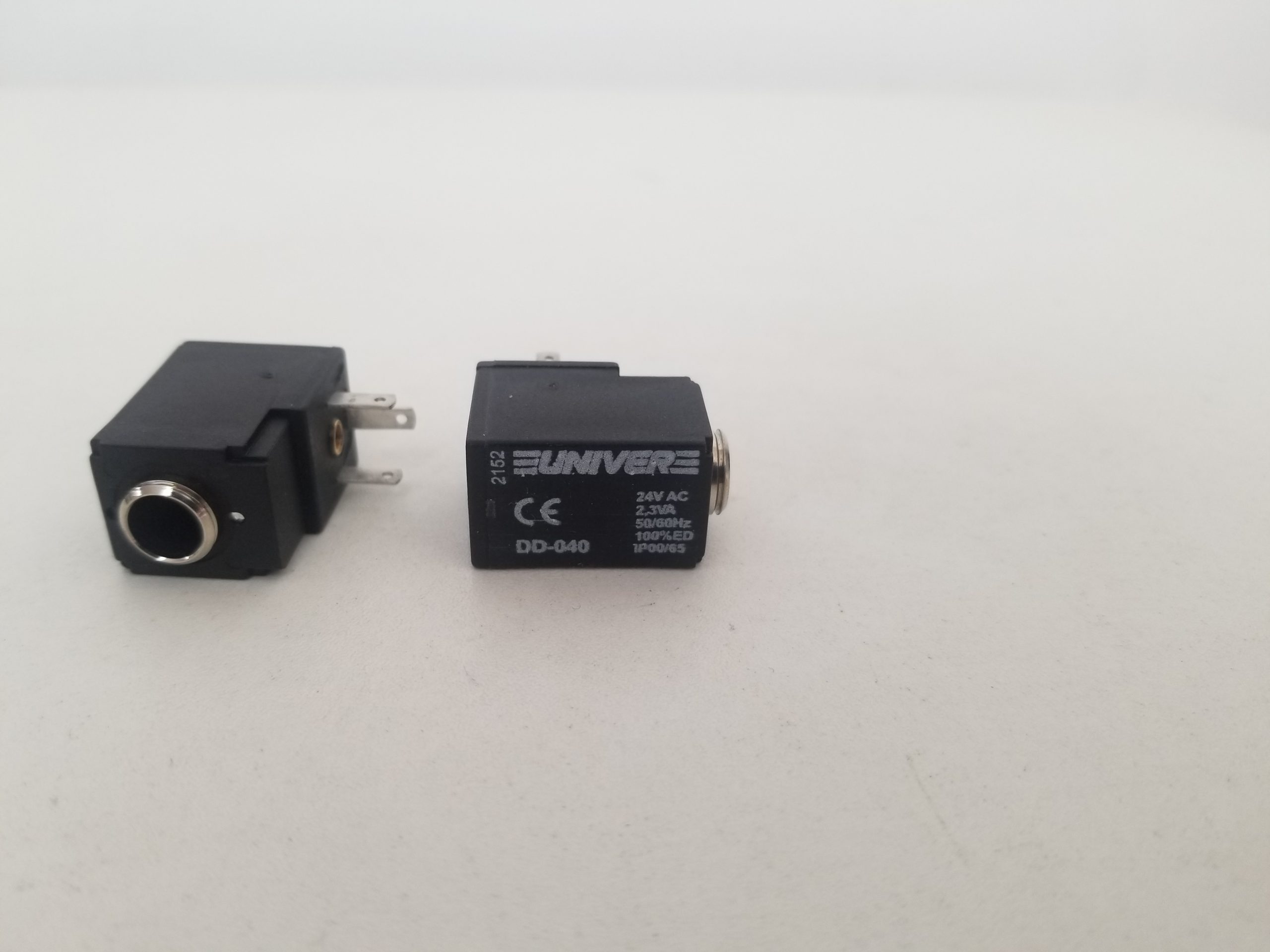

电磁阀线圈的额定电压必须和控制柜输出一致，同时确认是交流还是直流。常见的坑是插头形式相同，就把不同制式的线圈互换。这样做未必马上烧毁，但吸合力、发热和长期寿命都会出问题。

现场核对至少包含四项：控制电源是AC还是DC、额定电压是多少、交流电源频率是否匹配、插头与接线方式是否一致。若是旧设备，还应在阀插头端实测得电电压。柜内标着24V，不等于经过继电器触点、端子和长距离线缆后，线圈端仍能得到足够电压。

需要频繁换向的工位，还得留意线圈温升和阀附近散热空间。线圈反复发烫时，不要急着只换线圈；供电偏低、阀芯卡滞、回油背压异常，都可能让它长期处在不正常的工作状态。

真正影响回路逻辑的是阀芯机能。对两位阀，要确认两端得电后P、T、A、B分别怎么连通；对三位阀，更要看失电中位。中位是全封闭、P通T卸荷、A/B保压，还是执行元件浮动，结果完全不同。

例如夹具油缸在停机时需要保持夹紧，不能仅看阀能否把油缸推出去，还要确认失电后工作腔有没有被回油打开。液压泵需要卸荷的回路，则应确认中位能否给P口提供合适的回油路径。若系统带有垂直负载，普通换向阀也不应被当成防下滑元件，保持负载通常还需要液控单向阀、平衡阀等专用措施配合。

阀芯机能的字母代码不能靠记忆下单。4WE属于常见的规格表达，但不同厂家、不同系列的订货代码和符号细节可能有差异。最稳妥的做法是对照该阀完整型号对应的液压图形，把两端得电和失电中位逐格核实。

备件替换除了三项核心核对，还应把额定压力、T口允许背压、油液种类、密封材料、插头防护和手动应急装置列进清单。尤其是回油管路改动过的设备，主油路压力正常，并不能说明换向阀的T口条件合适。

装阀前把阀块表面清理干净，检查密封圈是否错位或老化；装完后先低压点动，分别确认两端换向和失电状态，再进入正常压力运行。能推动油缸不算验收完成，停机后油缸是否保持、泵是否异常发热、动作节拍是否变化，才是这只阀是否选对的结果。

对世文4WE系列这类产品，完整型号和液压符号比“通径一样”更有用。把安装接口、电源和阀芯机能这三处核实清楚，后面的压力、油液和维护条件再逐项补齐，换阀这件事才不会变成一次靠运气的试装。
