缸体厚度、活塞杆、密封件与安装孔如何配合？解析纽曼薄型气缸的结构设计

纽曼薄型气缸的结构设计，毓能更关注缸体厚度、活塞杆、密封件和安装孔之间的配合，而非只看外形尺寸。用于电子装配夹紧或输送线止挡定位时，应核对可用安装高度、缸径与有效推力、安装孔距及基准面，并为维护拆装空间留出余量。偏载与侧向力、杆端连接不同轴或污染气源，会加剧密封磨损并带来动作不顺、早期漏气。薄型结构不能替代导向机构。

设备空间一紧，很多人会先想到把常规气缸换成薄型气缸。外形高度降下来，安装板好布置了，夹具也能做得更紧凑。但现场真正容易出问题的，往往不是“装不装得下”，而是装上以后能不能长期平稳地跑。

以纽曼薄型气缸这类结构为例，缸体厚度、活塞杆、密封件和安装孔并不是四项独立参数。它们共同决定了气缸受力后是否会变形、杆端是否会偏磨、密封是否能维持住，以及安装误差会不会被带进运动机构。

缸体做薄，压缩的是高度，不是承载要求

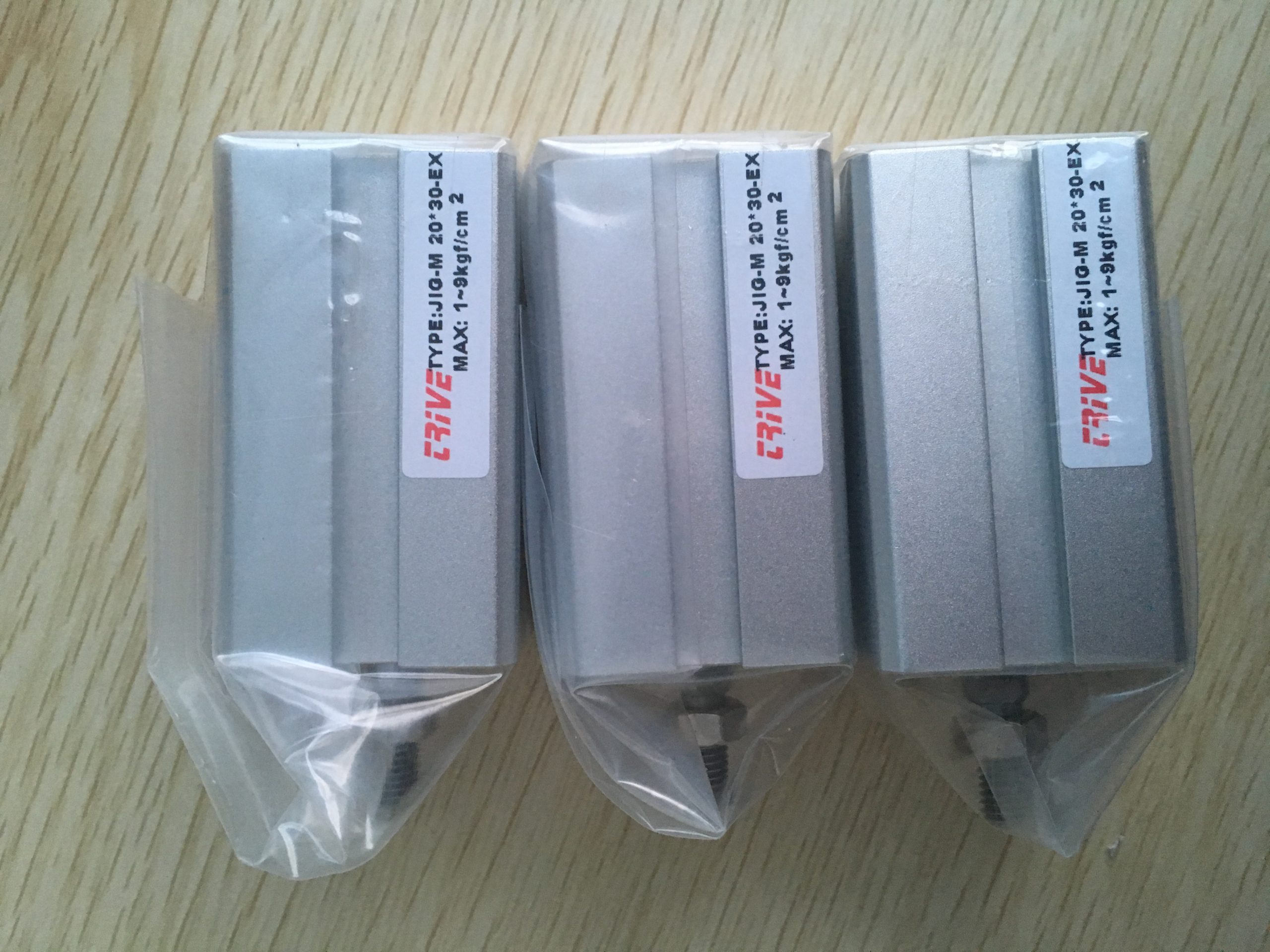

薄型气缸的核心价值是缩短轴向尺寸。端盖、缸筒和安装面被压缩后，同样的工位能留出更多空间给夹具、传感器或工件通道。这很适合短行程的压紧、止挡、分料和推送动作。

但“薄”不等于缸体可以随意减料。缸体既要保持内腔尺寸稳定，也要承受端盖连接、安装螺钉夹紧和动作时的反复受力。缸径越大、工作压力越高，安装面越不平整，缸体及端盖周边受到的影响就越明显。

设计时别只盯着气缸本体的总高度，还要看安装板的刚度。若安装板较薄，或螺钉锁紧后把底面拉成微小变形，气缸内的活塞运动就可能不再完全同轴。开始时未必看得出来，连续运行一段时间后，动作变慢、杆封漏气、回程不顺会陆续出现。

活塞杆传递推力，但不该兼任导轨

活塞杆的任务很明确：把缸内压力形成的推力送到外部负载。它适合承受轴向推拉，却不擅长承受横向力矩。

例如，一个薄型气缸推动一块止挡板，止挡板又只靠单侧支撑。工件撞上止挡板时，冲击力并不一定沿着活塞杆轴线传递，杆端便会产生偏载。动作还能完成，不代表这个结构没问题。偏载会让前端导向部位受力增大，活塞杆在往复中轻微摆动，最终先受伤的通常是杆封和导向件。

因此，负载重心离杆轴线较远，或机构本身有摆动、碰撞、摩擦时，应让外部直线导轨、导向板或导杆结构承担侧向力。气缸负责出力，导向机构负责定位，这是比较稳妥的分工。若设备空间更紧，也应优先评估带导杆的薄型结构，而不是把普通单杆薄型气缸硬顶在偏载工位上。

密封件决定“能跑多久”，气源和杆面决定它磨得多快

薄型气缸内部通常不止一处密封。活塞密封负责隔开两侧气腔，杆密封负责阻止压缩空气沿活塞杆外泄，前端的防尘部件则尽量减少外部粉尘或异物被带入。

密封件不是单纯的易耗品。它与缸筒内壁、活塞杆表面、润滑状态和气源质量始终处在配合关系里。气源带水、过滤不充分，或者活塞杆表面有划伤、锈点，密封唇口的磨损会明显加快。某些工位一开始只是偶尔漏气，后来变成速度忽快忽慢，常见原因就是密封摩擦增大或内泄漏增加。

高频短行程尤其要留意末端冲击。节流阀开得太大，活塞每次都以较高速度撞向端部；开得过小，又可能出现动作拖沓、节拍不稳。调试时应在实际负载下观察伸出和回程，而不是让气缸空载快速来回跑几次就定参数。

安装孔是受力基准，不只是四个螺丝位置

薄型气缸常见的优势之一，是可以直接通过本体安装孔固定在安装板或夹具上。这种方式省去了额外支架，但也意味着安装孔距、安装面的平面度和孔位精度会直接影响气缸姿态。

更换旧件时，最容易犯的错误是只核对缸径和行程。实际上，还要把安装孔距、孔径或螺纹形式、气口位置、杆端螺纹、总高以及磁性开关的布置一起核对。安装孔对得上，并不代表气口能顺利接管；杆端螺纹一致，也不代表伸出后的安装尺寸相同。

如果孔位略有误差，不建议靠强行拧紧螺钉把气缸“拉到位”。这种做法会把安装误差转成内部受力。更好的处理方式是先确认基准面，再检查负载连接件是否同轴；需要吸收装配偏差时，可在杆端配合适当的浮动连接结构，但不能把浮动接头当作解决严重偏载的补丁。

放到实际工位里，先看这几个关系

拿一个包装线挡料工位来说：气缸本体需要藏在输送线侧面，行程不长，动作频率却高。此时薄型气缸很合适，但设计不能只看“够不够薄”。止挡块要有自己的导向或支撑，避免工件冲击直接压到活塞杆上；气管接头要留出弯管空间，不能贴着机架硬折；安装螺钉附近还要留出拆装工具的位置，否则后期换密封件或换气缸时，可能要拆半个工位。

选型的判断顺序可以简单一些：先确认安装空间和行程，再根据实际工作压力与负载估算可用推力；随后看负载是否偏心、是否需要外部导向；最后再核对安装孔、气口、杆端和维护空间。这样选出的薄型气缸，才不是仅凭外形“塞进去”的零件。

纽曼薄型气缸的结构价值，归根结底不在于把一个气缸做得多薄，而在于有限空间内能否把受力路径安排清楚。缸体守住刚度，活塞杆只承担轴向推拉，密封件得到干净气源和合适运动条件，安装孔提供可靠基准，这几个环节配合到位，薄型结构才会真正省空间，而不是把后续故障也一起压缩进设备里。
