更换PNEUMAN薄型气缸时，型号、行程、接口与安装距离需逐项确认

在设备维修的备件替换中，PNEUMAN薄型气缸不能只按外观或缸径判断。毓能围绕薄型气缸更换提示，完整型号、行程、气口螺纹与安装距离要分别核对，同时确认杆端尺寸和磁性开关是否能沿用。用于夹具夹紧或短距离顶推机构时，参数不符可能造成干涉、端位撞击或漏气；先无气试装，再低压慢速验证更稳妥。

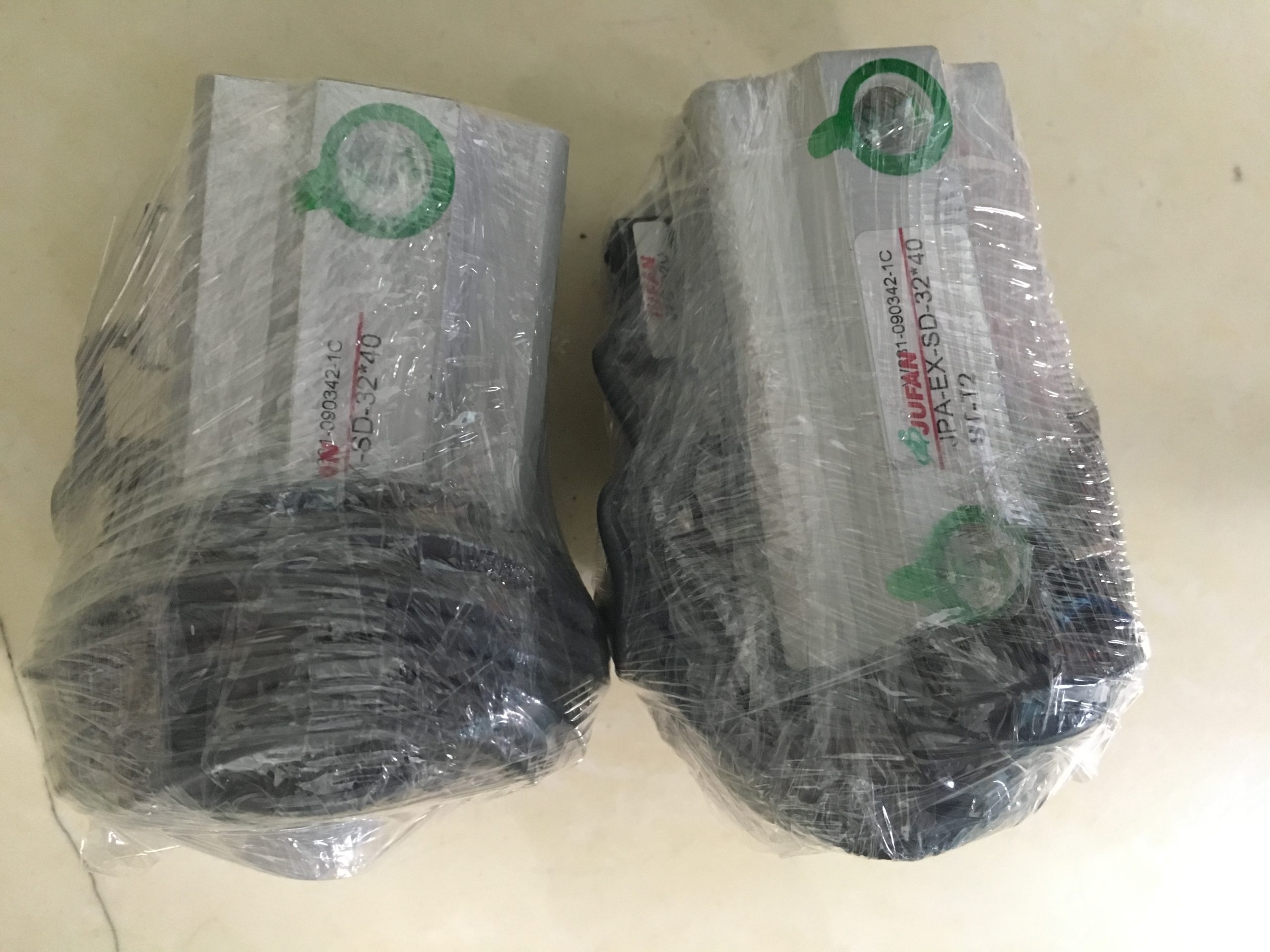

设备上有一支薄型气缸漏气、动作变慢，很多人会先看缸径和大致长度，觉得找一支外观接近的就能替上。真正装到现场才发现：孔位差一点，推杆接不上；或者能装上，伸出后却顶不到原来的位置。薄型气缸节省的是轴向空间，留给替换误差的余量也往往更小。

更换PNEUMAN薄型气缸时，型号、行程、接口和安装距离应分开确认。四项里漏掉任何一项，都可能让“能安装”变成“不能正常运行”。

型号要完整看，不能只看缸径

先记录旧件铭牌上的完整型号。型号通常不只是一个编号，里面往往包含缸径、行程、单作用或双作用、是否带磁环、活塞杆形式以及其他结构选项。只记住“某品牌、某缸径”没有足够的信息。

例如，缸径相同的薄型气缸，活塞杆端可能一个是内螺纹，另一个是外螺纹；一个带磁环，可配原有磁性开关，另一个则不具备检测条件。单作用与双作用的气路和回程方式也不同。新件即使能动，也未必能接回原控制回路。

旧件铭牌看不清时，不要急着按照片采购。至少应补测缸径、行程、缸体外形、安装孔距、气口位置和杆端尺寸。把这些数据写下来，再去对照新件图纸，比凭印象可靠得多。

行程是替换时最容易被低估的参数。短了，夹具压不实，定位销推不到位；长了，推杆可能提前碰到机械限位，或者给连杆、滑块带来额外受力。

一个实用做法是：设备停机泄压后，分别记录气缸缩回和伸出时，推杆连接点相对于安装基准面的距离。这样拿到新件后，就能直接比较两端位置，而不是只比较“都是20毫米行程”这一个数字。

有些机构本身带硬限位，气缸只负责提供推力；也有些机构把气缸端位当作运动终点。两种情况的风险不同。前者要留意推杆是否顶死，后者则要确认行程没有改变工作位置。能伸到目标附近，不等于替换正确。

接口核对至少包括气口螺纹、气口方向、接头形式和气管外径。不同系列的薄型气缸，气口可能在侧面，也可能在端面；即使螺纹规格相同，换件后接头朝向变了，也可能让气管与护罩、支架或传感器发生干涉。

螺纹尤其不能想当然。外观接近的螺纹并不一定能混用，强行旋入容易损伤缸体接口，后续即使勉强密封，也会埋下漏气隐患。原件使用弯头、节流阀或快插接头时，新件的气口周围还要有足够的扳手空间和气管转弯空间。

替换后如果动作速度明显变化，也别只盯着电磁阀。接头通径、气管长度和节流阀位置变化，都可能改变进排气阻力。对节拍快的工位，这种变化会直接反映为到位时间不稳定。

安装距离不只是安装孔的中心距。缸体厚度、总长、安装面到推杆端的距离、杆端螺纹有效长度，以及伸出后与周边零件的间隙，都属于需要核对的范围。

现场经常遇到一种情况：新气缸孔距对得上，但缸体比原件厚几毫米，推杆端就无法回到原来的连接位置。若连接的是夹臂、摆杆或滑块，这几毫米可能放大成夹紧角度偏差，甚至造成运动干涉。

如果原机构有导轨或连杆，气缸还应尽量只承担轴向推拉。替换后不得因为安装高度改变，把侧向力压到活塞杆上。短时间试动作也许没有问题，连续运行一段时间后，杆封和导向部位更容易出现磨损。

先停机泄压，拍下旧件的铭牌、安装方向和气管走向。随后测量缸径、行程、安装孔距、缩回与伸出时的杆端位置，并确认活塞杆牙型、气口螺纹、接头和磁性开关是否需要沿用。

新件到货后，先不要接气。先把缸体固定到位，手动检查杆端是否能自然连接、气管是否有干涉、维修工具是否还有操作空间。机械关系确认后，再以较低压力和较慢速度试运行，观察两端位置、漏气、异响及传感器信号。

确认连续动作没有异常，再恢复正常节拍。把替换型号、实测尺寸和调整内容留在设备记录里，下次再换同类备件，就不用从头猜起。

薄型气缸更换看似是小维修，出错后却很容易变成停线调试。完整型号用于锁定范围，行程决定动作结果，接口关系到气路能否沿用，安装距离则决定新件能否真正融入原机构。按这四项逐项确认，通常比拆装两三次更省时间。
