安沃驰夹紧气缸选型：夹紧力、行程、安装方式与工件尺寸的匹配要点

毓能整理的安沃驰夹紧气缸选型，关键不在按工件尺寸直接对应缸径，而要从夹紧点有效力、供气压力和夹臂力臂反算配置。气缸行程还需覆盖上料避让与公差变化，并核对安装方式、空间及传感器布置。用于焊接定位夹具或电子装配治具时，侧向载荷和安装刚度不足，可能造成活塞杆卡滞、密封磨损或夹紧不稳。结论是先完成受力与干涉校核，再确认具体工况下的型号。

夹具上最常见的误判，是拿着工件长宽高去问“该配多大缸径”。工件尺寸当然重要，但它并不直接决定气缸大小。真正决定选型的，是夹紧点需要多大的有效力、压板离支点多远、气缸要让出多少上料空间，以及安装后有没有侧向力。

以安沃驰气动执行机构做夹紧为例，先把这几个问题拆开，选型会清楚很多。

先算夹紧点需要的力，不要先定缸径

夹紧力不是越大越好。力不够，工件在加工、焊接或搬运时会窜动；力过大，又可能压伤薄壁件、让夹具变形，气耗和冲击也随之增加。

设计时先看工件会承受什么外力：切削或冲压过程中的反作用力、搬运时的惯性、工件自身回弹，以及夹紧面摩擦条件。若是压板或连杆机构，还要把力臂算进去。压板越长、夹紧点离转轴越远，气缸推到压板上的力就越会被放大或折损，不能把气缸推力直接当成工件承受的夹紧力。

气缸理论推力可用供气压力乘以有效受压面积作初步估算。双作用气缸在推出和回程时，有效面积不同，回程一侧还要扣除活塞杆面积。这个数只适合做第一轮筛选。现场可用力还会受到阀的流量、气管长度和口径、同时动作的工位数量、密封摩擦及机构效率影响。

一个实用判断是：能动作，不等于能长期夹稳。若夹紧动作只在单机测试时正常，一到多工位同时启动就出现压不实，优先检查供气压降和阀、管路，而不是急着换更大缸径。

行程要按“避让距离+压紧距离”来定

夹紧气缸的行程不是压下去多少就选多少。夹具要完成的通常是三个阶段：松开后让出上料或取料空间、经过工件公差范围、压到最终夹紧位置。三段距离加在一起，才是行程判断的基础。

例如，工件厚度存在批次波动，压板还要绕开机械手或人工上料路径，标称行程只卡在理论压紧位附近，后续很容易出现两种情况：松开时空间不够，或压紧时活塞杆已接近机械极限。适当留出余量是必要的，但也别为了“保险”把行程放得过长。行程变长会占用空间，动作时间更难控制，细长杆在受侧向力时也更敏感。

对节拍快的工位，行程确定后还应看动作时间。阀流量不足、接头过小或气管绕得太远，都会让气缸末端速度失控。压紧件有一定质量时，末端缓冲和节流调节要在调试阶段完成，不能只靠把节流阀拧得很小来压住撞击。

工件尺寸影响夹具布局，不是缸径对照表

工件大，不代表一定要大缸径；工件小，也不代表小气缸就够用。薄而长的板件，夹紧点若离支撑点很远，往往需要更好的压板布置和更多支撑，而非一味增加气缸推力。反过来，一个尺寸不大的零件，如果加工时受力大、表面油污多或夹紧位置偏心，所需有效力也可能不小。

把工件尺寸转成下面几项，会比直接对照缸径可靠：

• 夹紧点距离支撑面和定位面的关系；
• 压板、连杆或夹爪的力臂；
• 上下料时需要让出的空间；
• 工件公差、翘曲和批次差异；
• 工件重心变化是否会给夹紧机构带来偏载。

特别是长条形工件或多点夹紧工装，先确定定位、支撑、夹紧三者的顺序。气缸负责把工件压向已经确定的基准面，不应该被用来“掰正”一块缺少支撑的工件。

安装方式要服从受力方向

直线压紧、空间充足的工位，气缸可通过端面、法兰或安装孔固定，活塞杆沿主要受力方向推动压板。这种情况下，关键是安装面平整、螺栓强度足够，杆端与压板连接同轴。

如果夹臂较长，或工件进出时会给压板带来横向力，就不能让普通活塞杆兼任导轨。活塞杆长期受横向力，初期可能只是动作发涩，后面会发展为杆端松动、密封磨损甚至卡滞。此时应让导向机构、滑台或夹具本体承受侧向载荷，气缸只提供直线驱动力。

安装时还有两个细节很容易漏掉。第一，气口方向是否会与机架、护罩或相邻工位干涉；第二，传感器和接头是否留有调整、更换空间。设备装配阶段能拧上去，不代表以后能维护。把这些空间留在图纸上，比停线后拆半套夹具省事得多。

选型时把附件一起校核

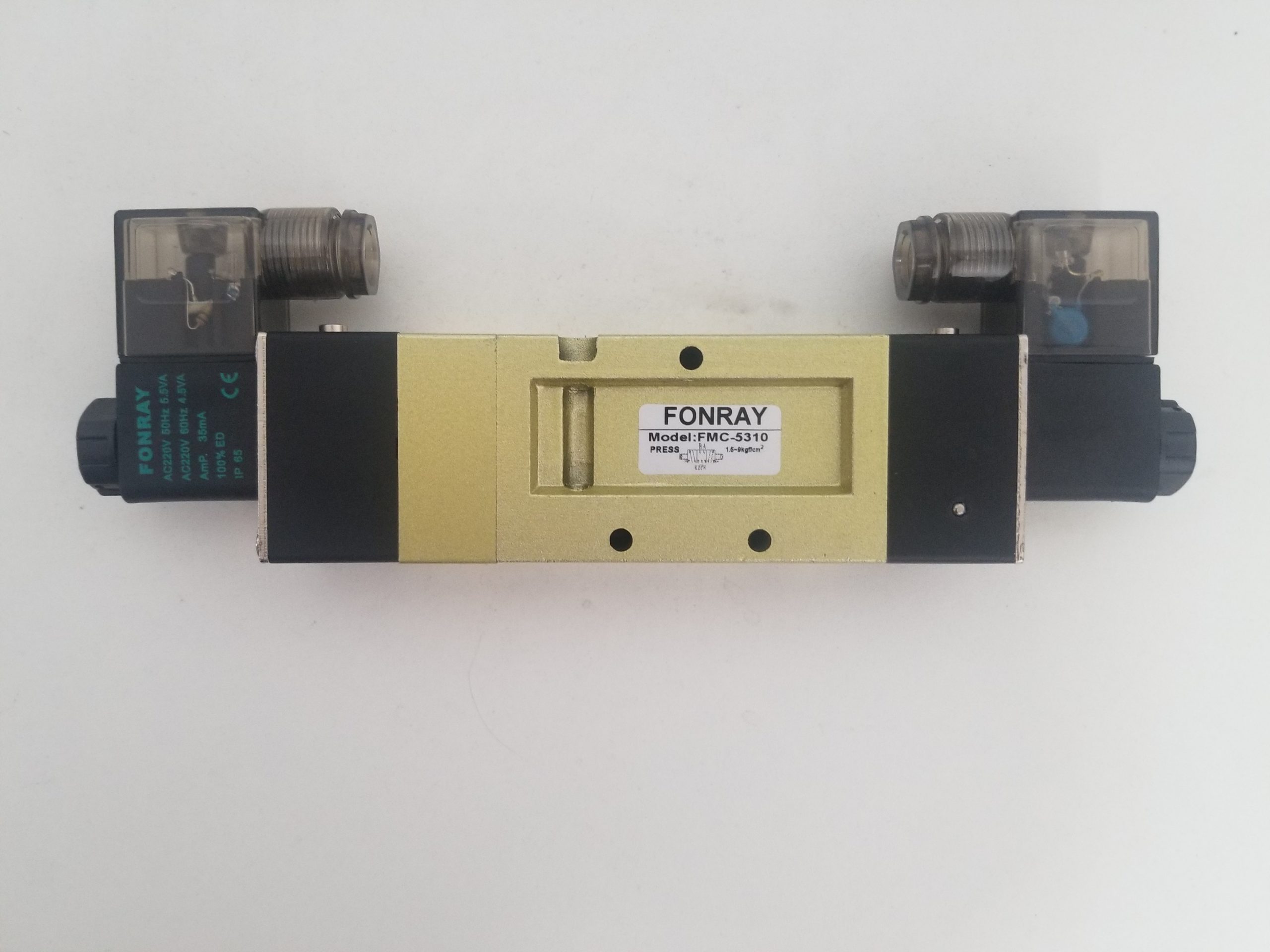

夹紧气缸不是单独工作的。换向阀决定响应，节流阀决定动作节奏，气源处理影响密封件寿命，磁性开关或位置传感器负责把“夹紧到位”变成控制系统可识别的信号。

对于需要确认压紧状态的工位，传感器位置应按实际有效行程调，不应只以活塞到缸端为判断。某些压板机构在气缸到端后仍可能因连杆间隙、工件厚度变化而没有形成有效夹紧。控制逻辑若只认“气缸到端”，现场就会出现信号到了、工件却没压实的隐患。

气源也要纳入选型边界。空气含水、颗粒物多，或压力在班次中波动较大，再合适的缸径也难以保持重复性。对多工位同步动作的设备，最好按最不利工况核实末端压力，而不是只看空载时的表压。

一套更稳的选型顺序

实际做夹具时，可以按这个顺序推进：先确定工件的定位与支撑，再计算夹紧点的有效力；随后根据工作压力和机构传力比选缸径，确定压紧、避让和公差所需行程；最后校核安装空间、偏载、管路、阀、传感器与维护通道。

安沃驰夹紧气缸的具体系列和规格应回到对应型号的技术资料确认，但选型逻辑不变：工件尺寸用来确定夹具布局和力臂，夹紧力决定有效面积，行程服务于动作路径，安装方式则决定这套机构能否稳定跑下去。把这四件事按顺序理清，比先追求某个“常用缸径”更可靠。
