液压阀块设计中，ATOS插装溢流阀如何兼顾压力保护与回路集成

毓能梳理液压阀块设计中的ATOS插装溢流阀，重点不在单看设定压力，而是让压力保护与液压回路集成同时匹配。用于紧凑型液压动力单元或夹紧阀块时，应按最不利溢流流量核对压力—流量特性、T口回油背压及阀块腔体。若回油受阻或调压后未复核动作压力，实际受控压力可能偏离预期；直接作用式阀也不宜承担超出流量能力的连续溢流散热。

做液压阀块时，最容易被低估的往往是溢流阀的位置。原理图上，它只是从压力油路接到油箱的一条支路；落到阀块里，却同时影响最高压力、回油发热、加工腔体、调试方式和后期维修。

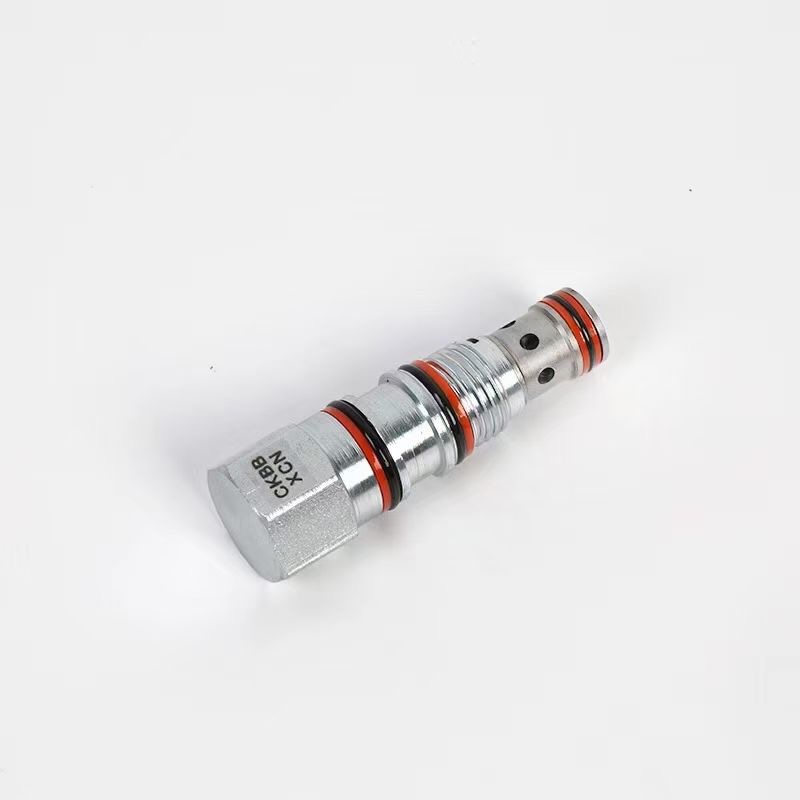

ATOS的CART类螺纹插装溢流阀属于直接作用式压力控制元件，安装在阀块腔体内，可用于限制系统最高压力，也可只保护某个容易受冲击的支路。把它放进阀块，确实能少用外接管、接头和板式阀，但“装得下”不等于“设计对了”。

先分清：它保护的是哪一段压力

很多阀块把溢流阀直接放在泵出口，承担主系统限压。这种布置没有问题，前提是阀要能覆盖泵在最不利情况下可能卸掉的流量。

例如，执行机构到位后换向阀仍处在供油位置，或者系统冷机启动、负载突然增大时，泵的流量可能大部分都要经溢流阀回油。此时不能只看“系统平时工作流量不大”，而要按可能进入溢流通道的最大流量校核。阀的通径、弹簧范围和压力—流量曲线，都要对得上。

还有一种更实用的布置：主系统由一只大流量压力控制元件限压，在夹紧、马达制动或小执行缸支路旁再布置一只插装溢流阀。它不负责全站卸荷，只处理该支路的压力峰值。这样既缩短保护油路，也避免让小阀长期承担主泵溢流。

设定压力不是实际最高压力

调压时常见的误区，是把压力表上刚开始出现回油动作的数值，当成设备运行中的最高压力。实际上，溢流阀有开启压力，也有流量增加后的受控压力。流量越大，阀芯开度越大，实际压力通常会比初始开启点更高。

所以阀块设计要留出压力余量。不能把阀设在执行元件允许压力的边缘，更不能只按静态调压值判断。若系统存在快速换向、惯性负载或油液温度变化，最好在实际动作节拍下复核压力峰值。

回油背压也会把问题放大。插装溢流阀虽然在阀块里，但它的T口不是“随便接回油腔”就结束了。回油油道过细、与大流量回油共用一段狭窄通道，或者后端有过滤器、冷却器造成阻力，都会抬高阀的实际泄压压力。现场有时看到压力比设定值高十几bar，原因不在调压螺钉，而在回油路。

阀块集成，关键在油道而不是外形尺寸

螺纹插装阀的优势，是把控制功能压进阀块内部。但阀块设计时至少要把三件事画清楚：进油从哪里来，溢流油往哪里去，调压和拆装从哪里操作。

进油口应靠近需要保护的压力腔，避免在阀和被保护元件之间再绕一长段细油道。压力冲击发生时，过长或过窄的通道会削弱保护的直接性。回油腔则要有足够的截面积，尽量避开与高频换向回油互相干扰的位置。

另一个细节是拆装空间。插装阀藏在阀块里，不代表后期不需要接近它。调压手轮、锁紧机构、六角位和拔出空间，都应避开管接头、电磁阀插头和机架边板。阀块已经装机后才发现调压工具伸不进去，这类返工很常见。

直接作用式与大流量方案不要混用

直接作用式插装溢流阀适合结构紧凑、响应直接的局部保护或小中流量回路。若主回路流量很大，又需要较平稳的压力控制，宜评估先导式方案或ISO插装阀配功能盖板。后者在大型阀块中的油路组织更灵活，也更适合高流量工况。

这不是谁替代谁的问题，而是功能边界不同。让一只小型直接作用式阀长期承担大流量连续溢流，油温、噪声和压力波动迟早会暴露出来。能动作，不代表能在连续生产中稳定运行数月。

调试和维护要写进设计文件

压力保护不是装配完成就结束。首次调试应先确认压力表或传感器的位置，再在受控流量下设定并记录阀值；随后让设备按真实节拍运行，检查换向瞬间的压力峰值、油温和回油状态。阀位编号、型号、密封材料和设定压力，应同时留在图纸与现场标识中。

对于不希望被随意改动的场合，还要明确调压权限。普通可调版本适合设备调试和维护；有防篡改或安全认证要求时，则应按项目法规选择工厂设定、铅封及相应认证版本，不能把普通调压阀当作安全阀来使用。

阀块里放入ATOS插装溢流阀，真正得到的不是一颗更省空间的阀，而是一条更短、更可控的压力保护路径。把最大溢流流量、回油背压、阀块油道和维护入口同时做对，集成才有意义；只解决安装尺寸，压力保护仍然可能留在图纸之外。
