基础功能解析：SMC标准气缸在自动化设备中的作用

SMC标准气缸在自动化设备中承担直线往复执行任务，毓能把它放在推料、挡停、夹紧和定位工位的实际条件里判断。CG1-Z1等配置不能只按缸径和行程选择，工作压力、负载摩擦、速度节拍以及磁性开关的到位信号需要一起核对。存在偏载或较高定位要求时应增加外部导向，末端缓冲、气源质量和安装同轴度也关系到冲击、卡滞与稳定性。

一台自动化设备里，很多看起来很简单的动作，背后都有气缸在完成：输送线上的挡料、包装机的推盒、夹具上的压紧、检测工位的顶升和复位。动作不复杂，却直接影响节拍是否稳定、工件会不会撞伤、设备会不会频繁停下来调整。

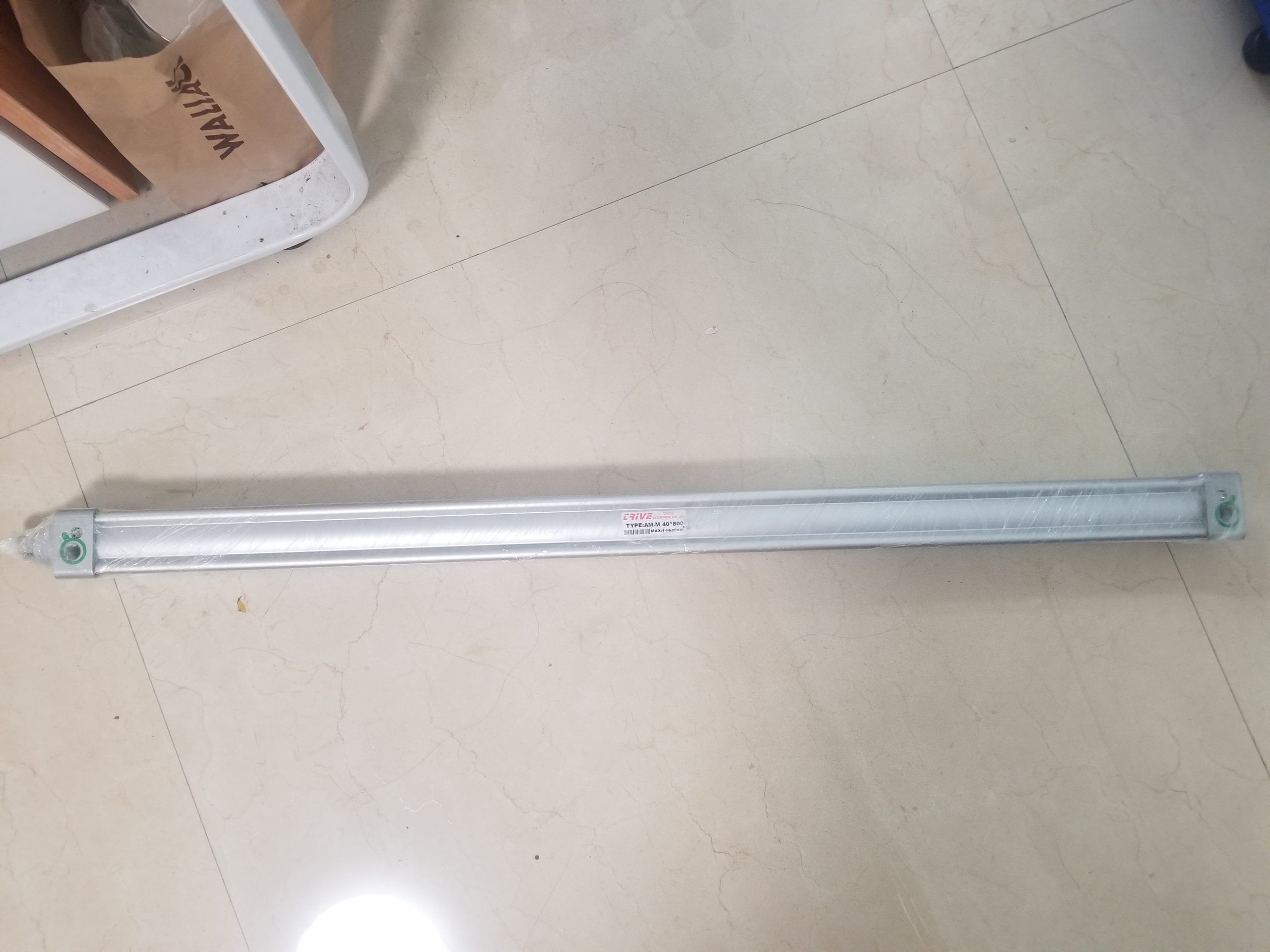

以SMC的圆形标准气缸为例，它的基本任务很明确：把压缩空气转换成活塞杆的直线伸缩。控制系统给电磁阀一个信号，气路切换，气缸推出或缩回，机构便完成一次推、拉、压、顶或挡的动作。像CG1-Z1这类标准系列，通常会围绕缸径、行程、安装形式、杆端连接和磁性开关配置来组合，方便设备设计时匹配不同工位。

它解决的，是重复直线动作

在包装线的推料工位，气缸伸出把纸盒推入下一段输送带；在夹具上，气缸推动压板，把工件压紧后再交给螺丝机或检测机构；在输送线上，气缸带动挡料块伸出，先把工件截住，等工位空出来再放行。

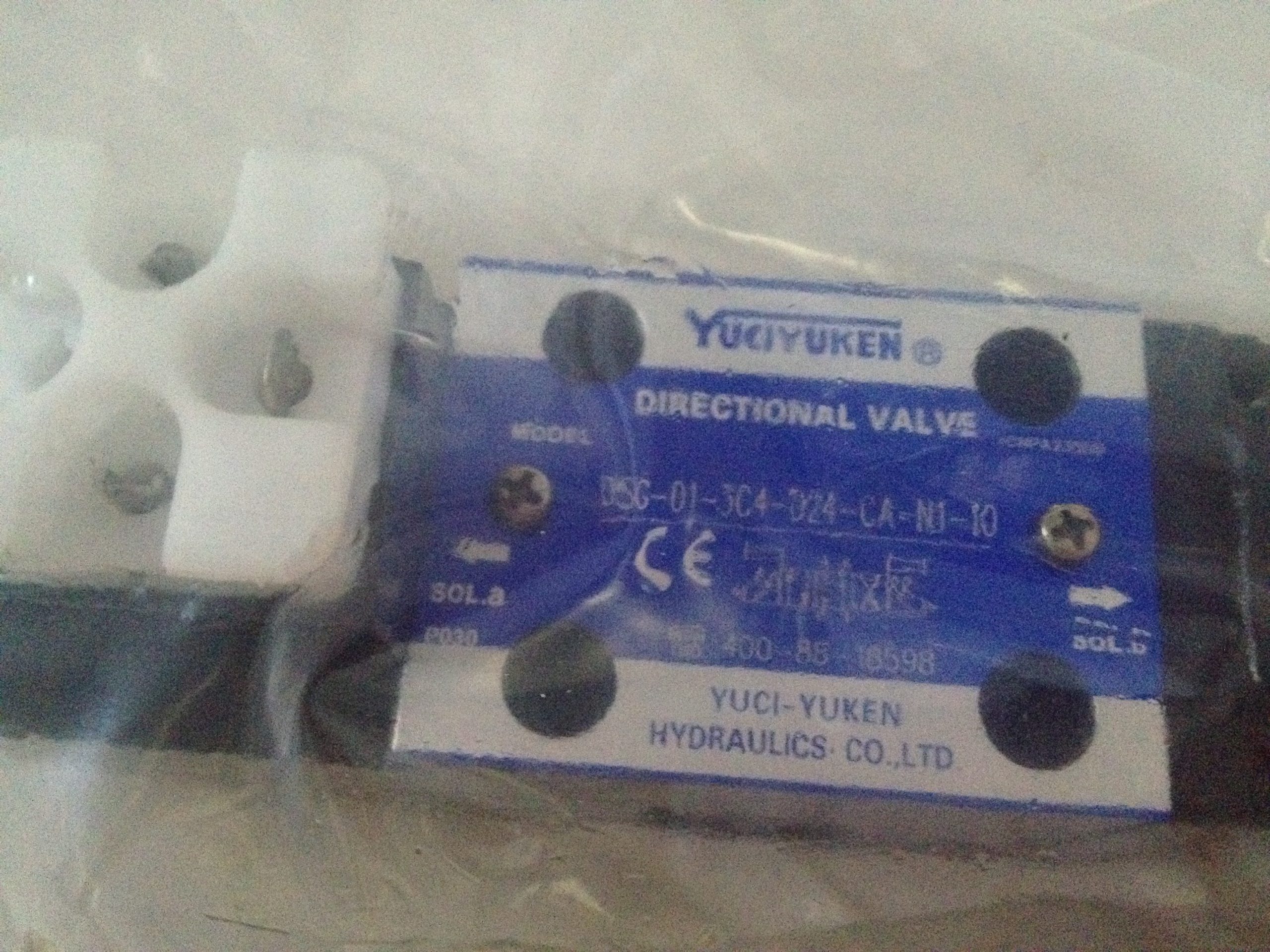

这类动作的共同点是行程清楚、位置相对固定、重复次数多。与电机丝杆机构相比，气缸在短距离的往复动作上结构更直接，控制也简单：电磁阀负责换向，节流阀调速度，磁性开关向PLC反馈活塞是否到位。设备不需要连续变速或精细插补时，这套组合往往足够实用。

不过，气缸“能推得动”只是第一步。很多现场问题并不是气缸本身坏了，而是把它用在了不该由它单独承担的地方。

气缸输出力，不等于能承受所有机械负载

标准气缸擅长沿轴线方向出力，不擅长承受明显的侧向力。比如用气缸杆直接去推一块宽而重的滑板，滑板运行中又没有导轨约束，稍有偏心，活塞杆就会受侧向力。短时间看可能正常，跑一阵后便可能出现杆端松动、密封磨损、动作发涩，甚至回位不到位。

比较稳妥的做法是让导轨承担导向和侧向载荷，气缸只负责提供推拉力。工位空间紧张、负载又有偏心时，直接改用带导向结构的执行元件，通常比给普通气缸反复加固更省事。

还有一个常被忽略的细节：缸径不能只按“理论推力够不够”来选。实际工位里有摩擦、机构传力损失、气压波动，也可能有工件卡滞。推力刚好卡在线上，设备刚调好时能跑，等气源压力略有变化或滑轨积了灰，动作就开始迟缓。选型时应把实际工作压力、负载、摩擦和必要余量一起算进去。

速度、缓冲和节拍要放在一起看

气缸动作快，未必就是好事。推料工位若末端速度太高，工件会被撞偏；夹紧工位冲击过大，夹具和产品表面都会受影响；高频运行时，反复的末端撞击还会把问题传到安装板和连接件上。

现场调试时，节流阀一般不是一次调到最快，而是先让动作过程平稳，再逐步靠近节拍要求。行程较长、负载较大或节拍较快的工位，还要看缓冲是否足够、安装支架是否有刚性、杆端连接有没有松动空间。能动，不代表能连续跑几个月；末端没有冲击、节拍不漂，才算真正调顺。

磁性开关让动作进入控制闭环

没有位置确认的气缸，只能按时间去猜它是否已经到位。对于节拍宽松、后续动作不敏感的工位，这种方式有时还能使用；但在夹具、检测、放行等需要动作衔接的场合，带磁性开关会更可靠。

气缸到达伸出端或缩回端后，开关给PLC一个信号，下一步程序才继续执行。这样做的意义不是增加一个元件，而是避免“阀已经得电，但机构实际还没到位”的误判。布置时要提前留出开关调整、线缆弯折和维护的空间，别等设备装好后才发现传感器被护罩挡住，或者接线很难更换。

选型和维护，先把外围条件问清楚

选SMC标准气缸前，建议先把几个问题落到图纸上：实际负载多大、工作压力是多少、需要多长行程、节拍多快、是否有侧向力、要不要检测到位、环境里有没有粉尘、水汽或油污。答案不同，选出的缸径、安装方式和附件也会不同。

日常维护不需要复杂，但要有针对性。活塞杆表面出现划伤、接头附近有持续漏气、动作时间变长、末端开始撞击，这些都是应当处理的信号。检查气源处理组件、气管接头、安装螺栓和杆端连接，往往比等到气缸完全失效再换件更划算。

标准气缸在自动化设备里不是“装上就行”的通用零件。把它放在适合的直线执行任务上，再把导向、气路、检测和安装细节配齐，它就能把那些不起眼却高频发生的动作做得干净、稳定，也更容易维护。
