精密工程的背后，Bimba气缸承担怎样的执行角色

精密自动化中的Bimba气缸，不只是推出或拉回的动力件。毓能把它放在动作链里看：包装线止挡、电子装配夹具压紧等场景，还要同时核对推力、行程、负载偏心、阀流量和导向机构。若只按缸径替换，容易出现侧载卡滞、节拍波动或末端冲击；气缸不能代替精密位置闭环。

一台精密设备做得是否顺畅，往往不取决于屏幕上那条漂亮的节拍曲线，而在于每一次夹紧、顶升、分料和止挡能不能按时落到位。控制器发出信号以后，真正把动作落到机构上的，常常就是一只气缸。

放在这条动作链里看，Bimba气缸承担的是执行角色：电磁阀切换气路，压缩空气推动活塞，活塞杆把直线运动传给夹具、推板或挡料机构。它不负责判断工件是否合格，也不决定设备采用什么工艺，但它必须把上游的控制意图稳定地变成下游看得见的动作。

它推动的不是空气，而是工位节拍

以输送线上的分料工位为例，传感器识别到产品后，PLC给阀岛一个信号，气缸带动止挡件升起，产品停住；下一道工序完成后，止挡回落，物料继续前行。这个动作看起来简单，实际却牵涉到响应时间、止挡位置、承受冲击和回程时机。

气缸在这里不是孤立零件。缸径和供气压力决定基础推力，阀的流量和气管长度影响动作速度，节流阀决定伸出、回程的节奏，传感器则给控制系统提供到位依据。任何一环不匹配，现场就会出现熟悉的现象：有时推不到位，有时撞击声很大，有时信号已经到了，机械端却还在晃。

Bimba的气动执行器有圆形、紧凑型、非旋转、导向及多位置等不同结构。它们对应的并非简单的“档次高低”，而是机构约束不同。空间紧张时，紧凑型结构能帮设计人员压缩安装长度；推头不能转动时，双杆或非旋转结构更合适；垂直抬升、负载存在明显力矩时，带导向的方案才有意义。

这是设计中很容易混淆的一点。气缸能把动作重复做出来，但它通常不是用来替代精密导轨、定位销或伺服轴的。

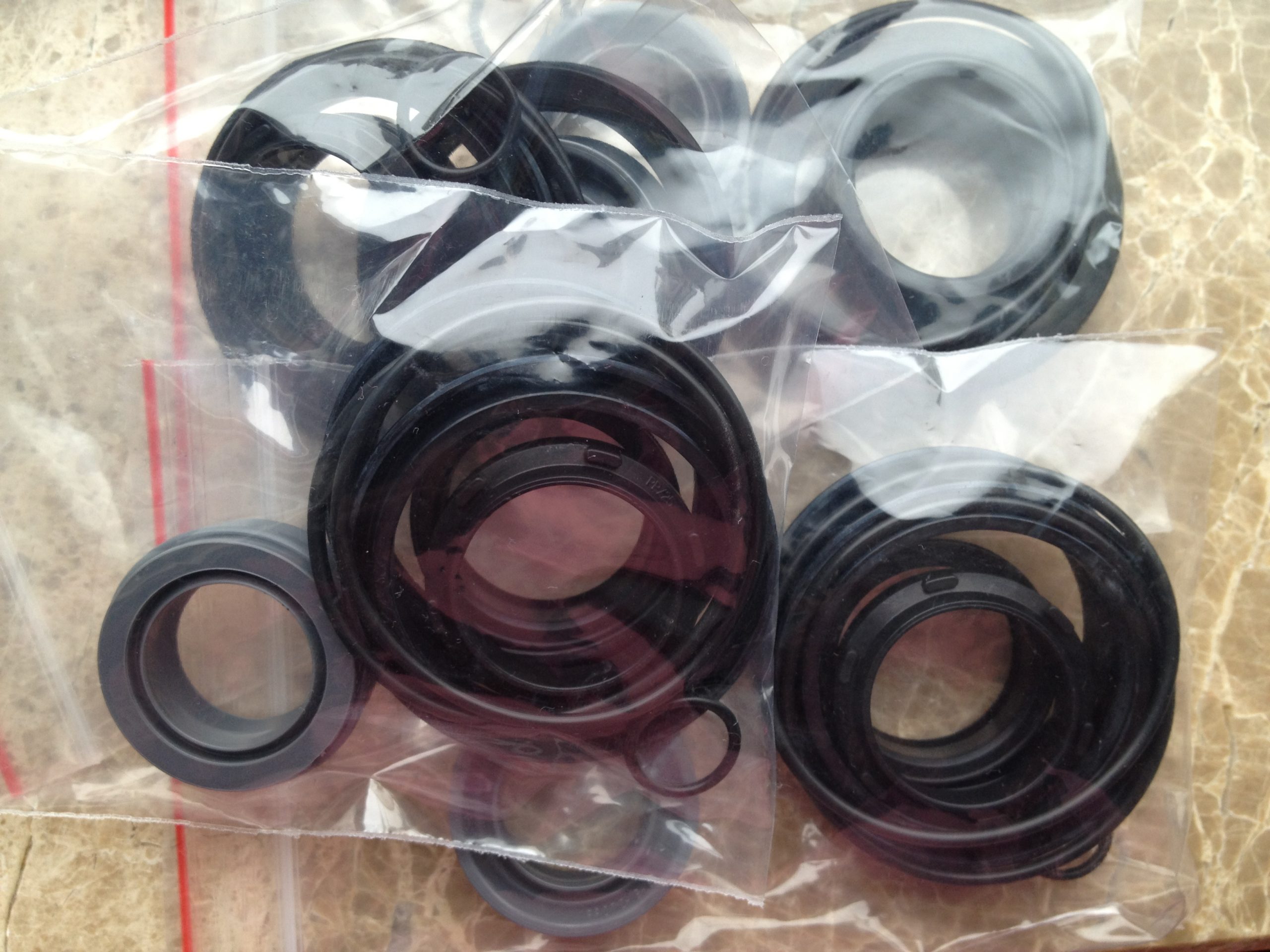

例如电子装配夹具上的压紧动作，气缸负责把压板压下去，真正决定工件位置的，是治具的基准面、定位销和导向结构。若把横向定位任务也压在气缸杆上，开始时或许还能运行，节拍一快、负载一偏，杆端就容易受侧向力。久而久之，密封磨损、动作发涩、压板末端偏移都会出现。

所以，精密工程里更合理的分工是：气缸负责提供往复动力，导轨负责承受侧载和力矩，定位件负责建立基准，传感器负责反馈状态。把角色拆开，后期调试和维护都会轻松很多。

很多替换项目只核对缸径和行程，这是不够的。气缸推力与压力、活塞有效面积有关，但实际负载还包含摩擦、机构传动损失、惯性和工件波动。能推动空载机构，不代表带着产品、连续运行数月后仍有余量。

行程也不只是两点之间的距离。夹具有没有避让空间，末端是否需要缓冲，传感器要装在哪里，检修时扳手能不能伸进去，都要在图纸阶段看清。尤其是高速短行程工位，问题往往不在气缸本身，而在阀流量偏小、管路过长，或者把节流调得过开。动作越快，末端动能越难处理；没有合适的缓冲，冲击会先落在工装和连接件上。

如果工位存在悬臂推送、偏心夹紧或需要抗扭，普通杆式气缸不该被当成导向机构使用。增加外部导轨，或采用适合非旋转、导向负载的结构，成本看似多了一点，换来的却是调试时间和后续停机风险的下降。

装有磁性活塞和开关的气缸，能把伸出或回缩的状态交给PLC。这很实用，但现场仍要区分“气缸到位”和“工件到位”。

比如压紧工位，开关亮起只说明活塞到了设定位置；如果工件厚度有波动、夹具存在间隙，压板是否真正压实，还要看机构设计和必要的工艺确认。把两种状态混为一谈，设备就可能在边缘条件下抢拍。

传感器位置也不宜只凭感觉调整。换了接头、改了节流、调整了气压以后，实际机械末端和开关信号之间的时间关系可能变化。调试完成时，最好把开关位置、气压范围、节流方向和管路接法记录下来。下次维护人员接手时，知道系统原先是怎样跑稳的。

气缸动作迟缓、速度飘忽，未必是气缸坏了。气源中的水分和颗粒物、接头漏气、阀芯动作不畅、管路折弯过多，都可能把问题放大。高频工位尤其如此，轻微漏气会先表现为节拍慢半拍，随后才变成明显故障。

安装方式同样不能忽略。杆端与负载的连接若不同轴，气缸每次伸缩都在“硬拽”机构；安装螺栓松动后，原本调好的传感器位置也会跟着漂。对于需要经常更换规格的工位，给开关、接头和气缸本体预留检修空间，比把结构挤得过满更实在。

说到底，Bimba气缸在精密工程中并不是一个负责炫技的部件。它的工作很朴素：在规定的时间内，以合适的力和速度，把动作准确交给机构。把推力、导向、缓冲、检测和维护条件一起设计好，气缸就会成为工位里最安静、也最可靠的那一环。
