进口空油压_油缸|气缸|电磁阀|变量叶片泵|压力继电器|电机|压力计|三点组合费斯托气缸的活塞往复不是气缸单独完成，而是换向阀切换两腔进排气，并由压力、流量、反馈与终端缓冲共同作用。毓能从常见双作用活塞杆气缸的控制链梳理：方向看换向，速度要结合排气节流、管路和负载判断。遇到回程缓慢、冲击或不到位，应同时检查节流阀开度、消声器堵塞和端位信号。终端缓冲只能吸收末段动能，不能替代全行程调速。
一台夹具上的气缸，可能伸出时很干脆，缩回时却明显发闷；也可能空载运行正常，一装上工件就开始爬行。遇到这种情况，直接换气缸往往解决不了问题。因为活塞只是最终执行动作，真正决定运行状态的还有换向阀、节流阀、气路和负载。
费斯托气缸的基本运动原理与常规气动执行器一致。具体产品会在结构、缓冲和检测方式上有所区别，但进排气与活塞往复的配合逻辑并没有另起一套规则。
一次伸出动作是怎样完成的

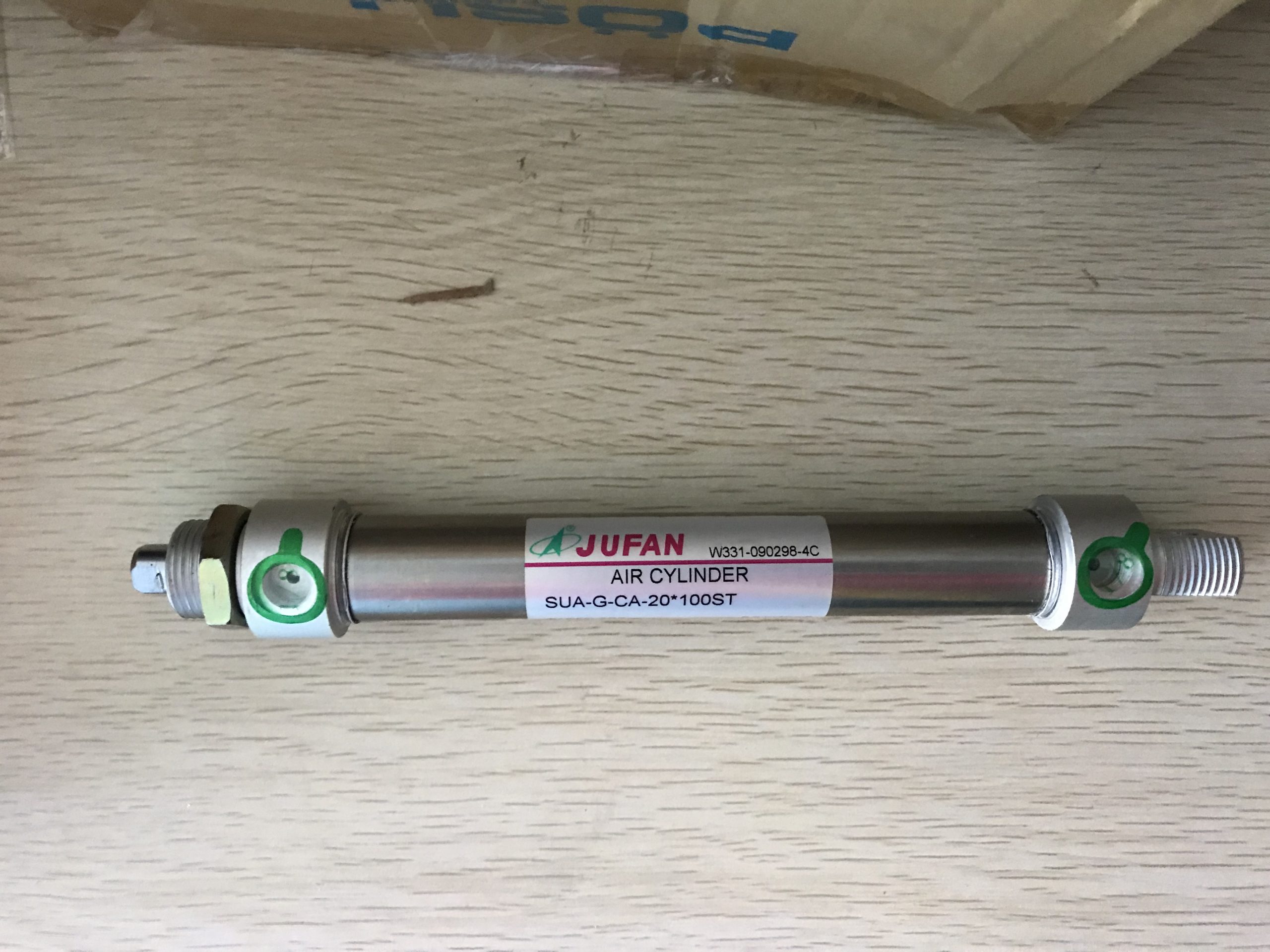

以常见的双作用活塞杆气缸为例，活塞把缸筒分成无杆腔和有杆腔，两个腔室分别连接气口。为便于说明，可以把无杆腔一侧称为A侧，有杆腔一侧称为B侧。
当二位五通换向阀切到伸出状态，压缩空气进入A侧，B侧原有空气同时经阀门排向外界。A侧压力作用在活塞完整面积上，形成向外的推力。只要这股力能够克服B侧背压、密封摩擦、机械阻力和外部负载，活塞杆就会伸出。
这里有一个容易忽略的条件：一侧进气时，另一侧必须能够顺利排气。如果B侧管路折弯、节流开度过小或消声器堵塞，空气被困在腔内，背压会持续升高。气缸此时并非“没有进气”，而是推动活塞的压差不够，表现出来就是动作缓慢甚至停住。
回程不是把刚才的动作简单倒放
换向阀接到回程信号后，内部气路改变：压缩空气进入B侧，A侧转为排气，活塞杆随之缩回。控制链仍然是“一边建立压力，另一边释放空气”，只是两个腔室交换了角色。
回程与伸出的力通常不同。活塞杆占据了B侧的一部分受压面积，因此在缸径、压力相同的条件下，有杆腔的有效受压面积更小，回程理论作用力一般低于伸出作用力。若设备在回程阶段还要提升负载、拉动机构或克服较大的导轨阻力，这个面积差就不能忽略。
伸缩速度也不一定相同。除了两侧有效容积不同，阀的流通能力、两根气管的长度、接头数量以及节流开度都会改变充排气时间。要求两个方向节拍一致时，不能只把两只节流阀拧到相同圈数，还要在实际负载下分别调整。
方向、速度和到位分别由谁控制
方向主要由换向阀决定。电磁线圈收到PLC或继电器信号后推动阀芯，使气源和两个气缸接口重新组合。气缸本身并不知道下一步该伸出还是缩回，它只响应两侧压力的变化。
速度更多取决于流量。双作用气缸常采用单向节流阀分别控制两个方向的排气：进气侧尽量顺畅，排气侧受控释放。被压缩的排气形成一定背压，相当于给活塞增加一层气动约束，负载稍有变化时，速度不至于立刻大幅波动。
压力则决定气缸还剩多少克服负载的余量。调低压力可以减小作用力，却不等于获得稳定的低速；把节流阀关得很小能够降速，也可能因背压过高而损失有效推力。调试时要把“力不足”和“流量受限”分开判断。

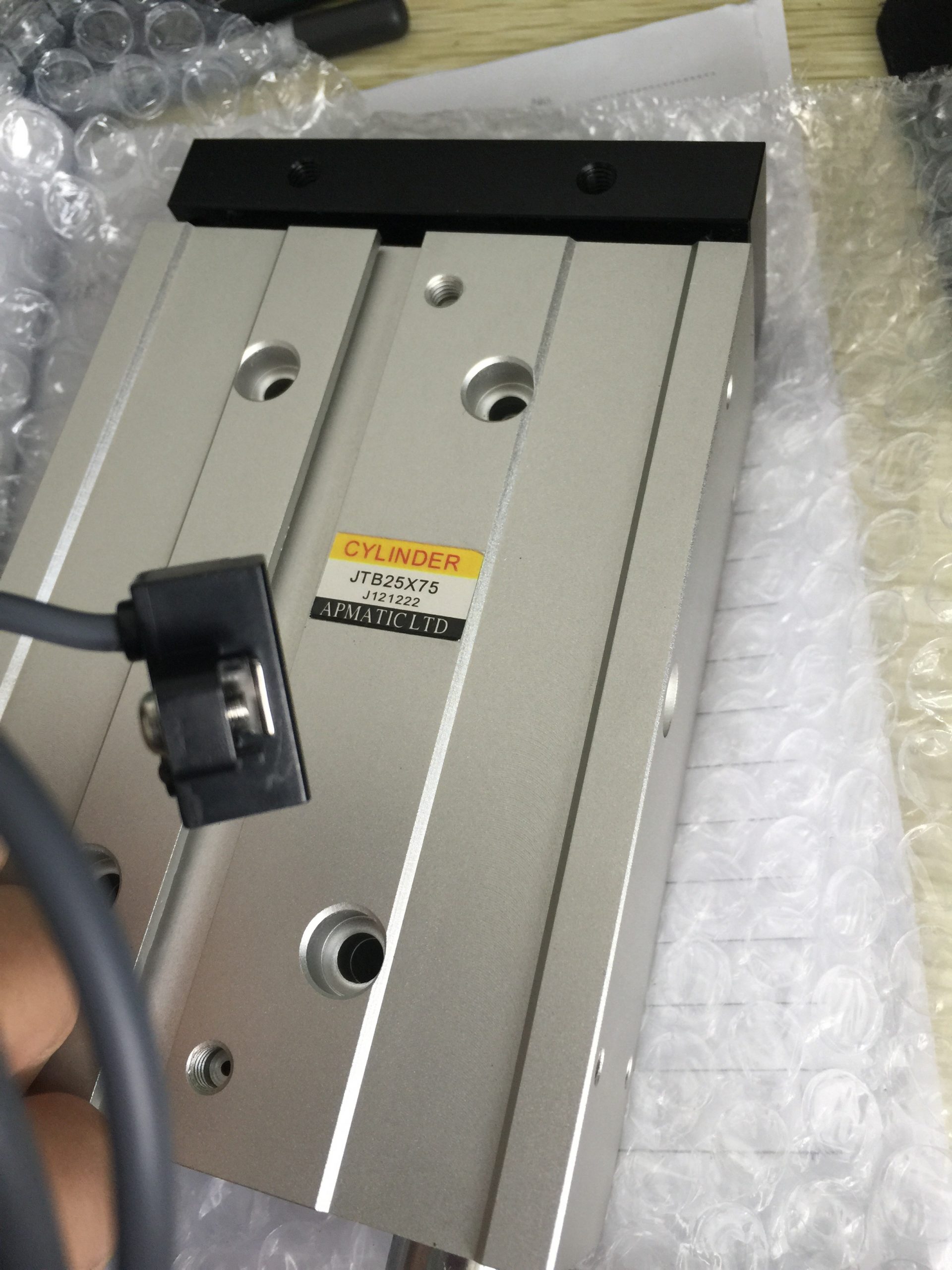

到位检测通常由安装在缸筒槽内的接近开关完成。活塞进入设定位置后，传感器把信号送回控制系统，PLC再允许夹紧、取料或下一次换向。传感器负责确认位置，并不直接推动活塞。若程序只按固定延时换向，没有核对端位信号，气压波动或负载变化后就容易出现动作尚未完成、下一步已经启动的情况。
终端缓冲只负责最后一小段
活塞接近行程末端时，运动部件仍带有动能。若不减速，活塞会直接撞击端盖，设备上通常能听到清脆的敲击声，时间一长，密封、连接件和安装支架都会承受额外冲击。
常见处理包括弹性缓冲、可调气动缓冲和自调节气动缓冲。气动缓冲会在末端封住一部分空气，再让这部分空气受控排出，使活塞在最后一段行程内减速。调得太松，撞击仍然明显；调得过紧，活塞可能在接近端位时停顿，甚至无法可靠触发传感器。
缓冲不能代替全程调速。负载质量大、速度高或伸出部件惯量明显时，还要核对允许的末端能量，必要时配置外部缓冲器或机械挡块。只靠拧紧缓冲螺钉压住冲击，通常会把节拍和到位稳定性一起牺牲掉。
动作异常时，沿着气流方向排查

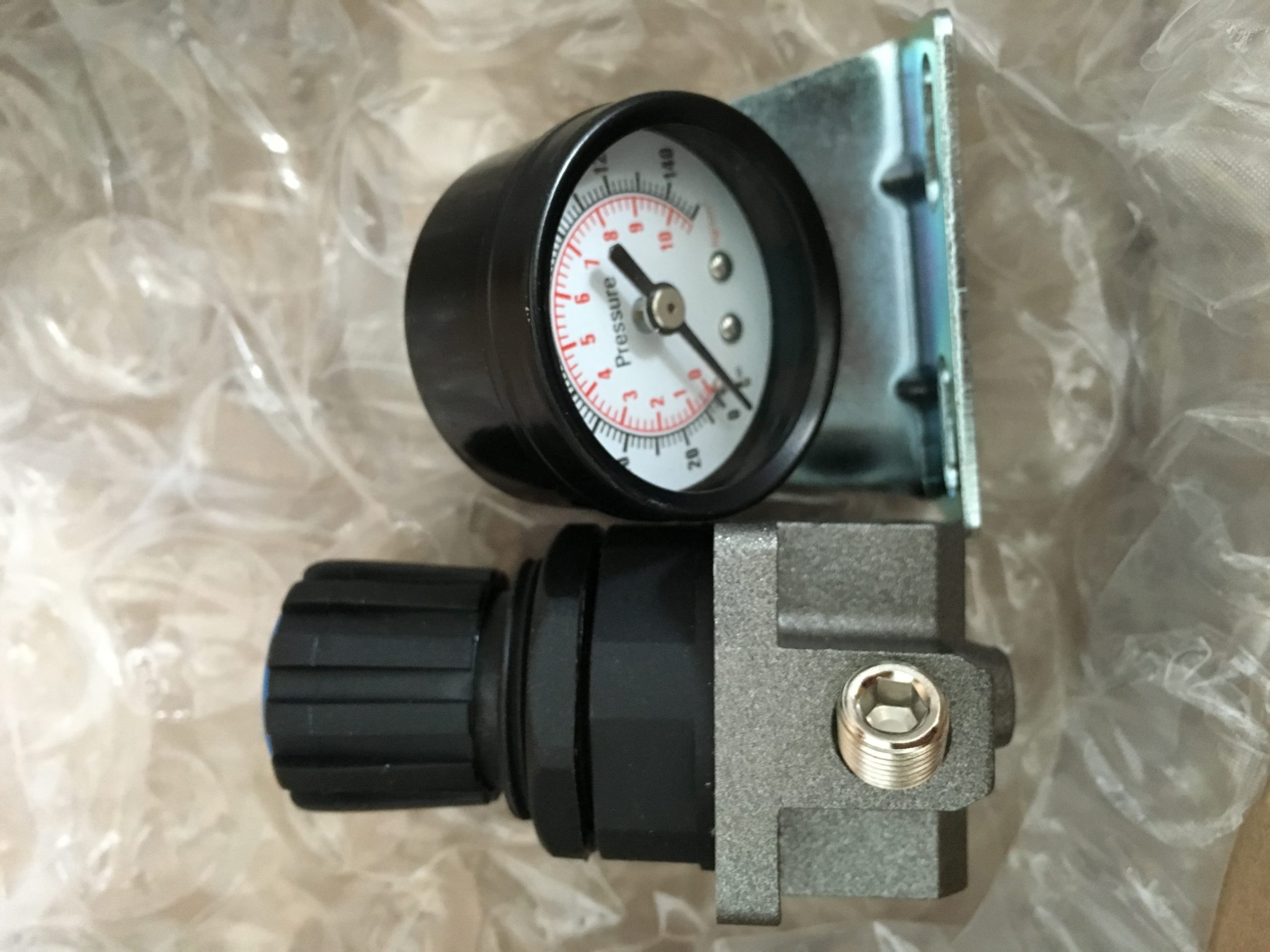

气缸不动作，先确认换向阀是否真正切换，再测动态供气压力，而不是只看设备静止时的压力表。气缸能够移动但速度慢，则继续检查单向节流阀方向和开度、气管是否过细或过长、接头是否堵塞、消声器是否积尘。若一段行程顺畅、另一段发涩，还应检查活塞杆偏载、外部导向不平行以及终端缓冲是否收得过紧。
对于垂直负载，断气后的状态需要单独设计。普通双作用气缸在失去气源后不能天然锁定位置，仅依赖换向阀保压也不等于形成可靠的安全保持。需要防止下落或意外移动时，应根据风险配置机械锁止、制动或经过验证的安全回路。
判断费斯托气缸运行是否正常，不能只盯着缸体。先看换向是否正确，再看进排气是否通畅，随后核对压力、负载和缓冲。沿这条链路排查，才能分清问题究竟在执行器，还是藏在阀、管路和机械机构里。
