压力油推动活塞运动：太阳铁工活塞油缸工作原理解析

太阳铁工双作用单活塞杆油缸的往复动作，靠方向控制阀切换进油与回油通路，形成两腔压差。毓能整理的这类原理要点还包括：压力与有效面积决定推力，流量与有效面积影响速度。在液压夹紧、升降或推送机构中，还需核对缸径、杆径、负载惯性与缓冲形式；若空气未排净、回油背压过高或活塞杆偏载，容易出现爬行、冲击和密封磨损。具体额定参数仍应按型号样本确认。

现场判断油缸故障时，经常会听到一句话：“压力表已经有读数，油缸为什么还不动？”问题恰好出在这里——压力存在，不等于活塞一定能够移动。对太阳铁工（TAIYO）常见的双作用活塞油缸来说，真正推动活塞的是两侧油腔形成的压力差，动作能否持续，还要看另一侧的液压油能不能顺利排出。

太阳铁工并不代表一种独立的液压原理。不同系列会在额定压力、安装尺寸、密封、缓冲和开关配置上有所区别，但把液压能转化为直线运动的基本过程是一致的。

压力油进入油缸后发生了什么

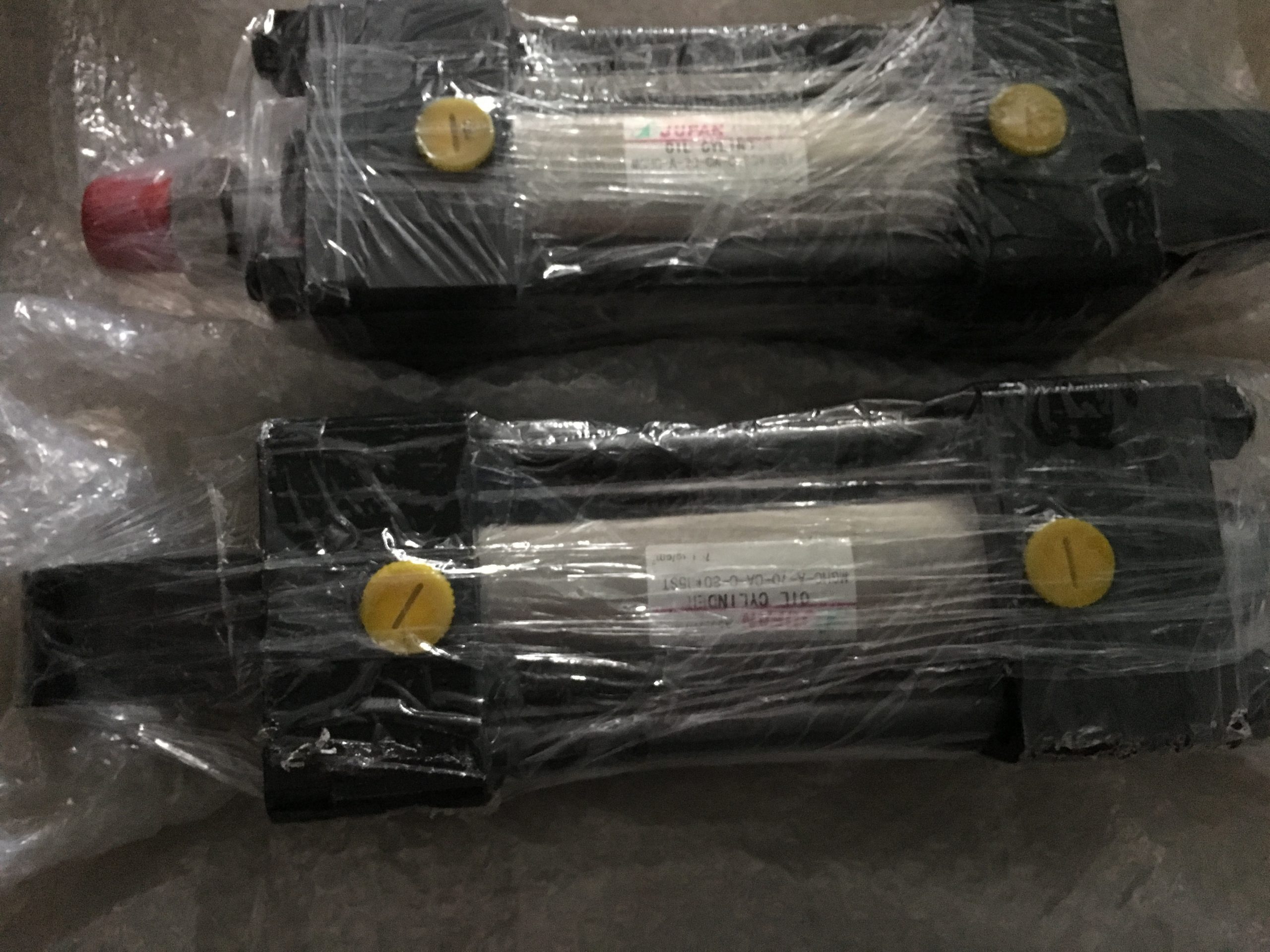

典型的双作用单活塞杆油缸，由缸筒、活塞、活塞杆、前后端盖、密封件、导向套和两个油口组成。活塞将缸内空间分成无杆腔与有杆腔，活塞密封则尽量阻止两腔之间串油。

当方向控制阀把压力油送入无杆腔时，油压作用在活塞端面上。只要产生的液压力足以克服外部负载、摩擦力、回油背压和运动惯性，活塞就会带着活塞杆伸出。与此同时，有杆腔内原有的油液必须经另一油口、方向阀和回油管返回油箱。

方向阀换向后，压力油进入有杆腔，无杆腔接通回油，活塞杆开始缩回。由此可见，油缸的往复运动并不是压力油单方面“顶着活塞走”，而是进油与回油同时完成的一次容积交换。阀芯没有完全换到位、回油管路受阻或负载方向发生变化，都可能让油缸出现有压力却不动作的现象。

液压泵在这个过程中主要提供流量。遇到负载阻力后，系统压力才逐渐建立，并由溢流阀等元件限制最高值。把泵简单理解成“直接制造固定压力”，很容易在排查问题时走错方向。

为什么伸出和缩回表现不一样

忽略回油背压和机械损失时，无杆腔一侧的理论推力可以近似理解为工作压力乘以活塞全面积：

伸出推力≈压力×πD²/4

其中D是缸径。油缸缩回时，活塞杆占去了一部分受压面积，有效面积变成环形面积：

缩回拉力≈压力×π（D²-d²）/4

其中d是活塞杆直径。由于环形面积小于活塞全面积，同一工作压力下，单活塞杆油缸的缩回拉力通常小于伸出推力。

速度的关系正好需要从流量看。活塞速度近似等于进入油腔的流量除以有效面积。在供油流量相同的情况下，有杆腔有效面积较小，回程往往比伸出更快。现场发现两个方向速度不同，不应马上认定阀或油缸损坏，先核对缸径、杆径以及两侧实际流量，通常更有效。

这也说明压力和流量不能混着调。动作无力，应检查负载、系统压力、有效面积、背压和内泄漏；动作太慢，则更应检查供油流量、节流口、阀的通流能力、管径及油液黏度。单纯调高溢流阀设定值，未必能让油缸变快，反而可能增加发热和密封负担。

密封、导向和缓冲如何影响动作

活塞密封负责隔开两个油腔。密封磨损后，压力油会从高压腔越过活塞流向低压腔，外部不一定看得到漏油，但油缸可能表现为推力下降、保压困难或负载下缓慢漂移。活塞杆密封和防尘件主要控制外漏，并阻挡灰尘、切屑和水分进入缸内。

导向套用于约束活塞杆的径向位置，却不意味着油缸可以长期替代导轨承受侧向力。机构安装不同轴、连接耳轴受扭或负载缺少外部导向，会使活塞杆、导向套和密封件单边磨损。刚安装时或许还能运行，经过一段时间后才出现发热、爬行和漏油，这类故障往往不是换一套密封就能解决。

带缓冲结构的油缸接近行程末端时，会限制排出油液的通道，用背压逐步降低活塞速度。缓冲针对的是运动部件的惯性能量，并不能无限吸收冲击。如果负载质量大、速度高，或者设备长期撞着端盖停机，还需要降低末端速度、校核允许惯性，必要时设置外部缓冲器或机械限位。

从动作异常反推原因

油缸低速爬行或换向时抖动，常见原因包括缸内残留空气、油液污染、供油不连续、密封摩擦变化以及安装偏心。新装油缸不宜直接带着高负载高速运行。较稳妥的做法是先确认安装对中和管路连接，再以较低压力、较低速度往复全行程运行，完成排气后观察动作是否连续、各连接处是否渗漏，最后再调整缓冲和位置开关。

遇到保压后活塞杆自行移动，也不能只盯着油缸。活塞密封内泄、方向阀内泄以及外部负载造成的压力变化，都可能产生相似现象，应通过隔离油路或保压测试逐段判断。垂直升降机构尤其不能只靠换向阀中位和油缸密封悬住负载，还需要按回路配置平衡阀、液控单向阀或可靠的机械支撑。

理解太阳铁工活塞油缸，关键是把四件事分清：两腔压差负责克服阻力，有效面积决定理论推力，流量决定运动速度，回油路径保证活塞能够持续位移。再把密封、导向、缓冲和负载条件放回整套液压回路中看，许多“有压力不动作”“速度不一致”或“换密封仍漏油”的问题，才有可能找到真正原因。
