进口空油压_油缸|气缸|电磁阀|变量叶片泵|压力继电器|电机|压力计|三点组合毓能这篇内容说的是VICKERS液压电磁阀线圈、插头供电与阀芯换向的配合关系。用于液压站方向控制或机床夹紧时，额定电压、AC/DC类型、针脚定义和接地要求要一起核对。线圈得电不等于阀芯一定动作，插头接触不良、油液污染或先导压力不足都会造成误判。
现场看一只VICKERS液压电磁阀，最容易把注意力放在线圈外壳上：线圈有没有电，指示灯亮不亮，阀有没有动作。其实真正的换向过程要拆成三段来看，第一段是插头把控制电源可靠送到线圈，第二段是线圈把电能变成电磁力，第三段才是阀芯在阀体里移动并改变油路方向。

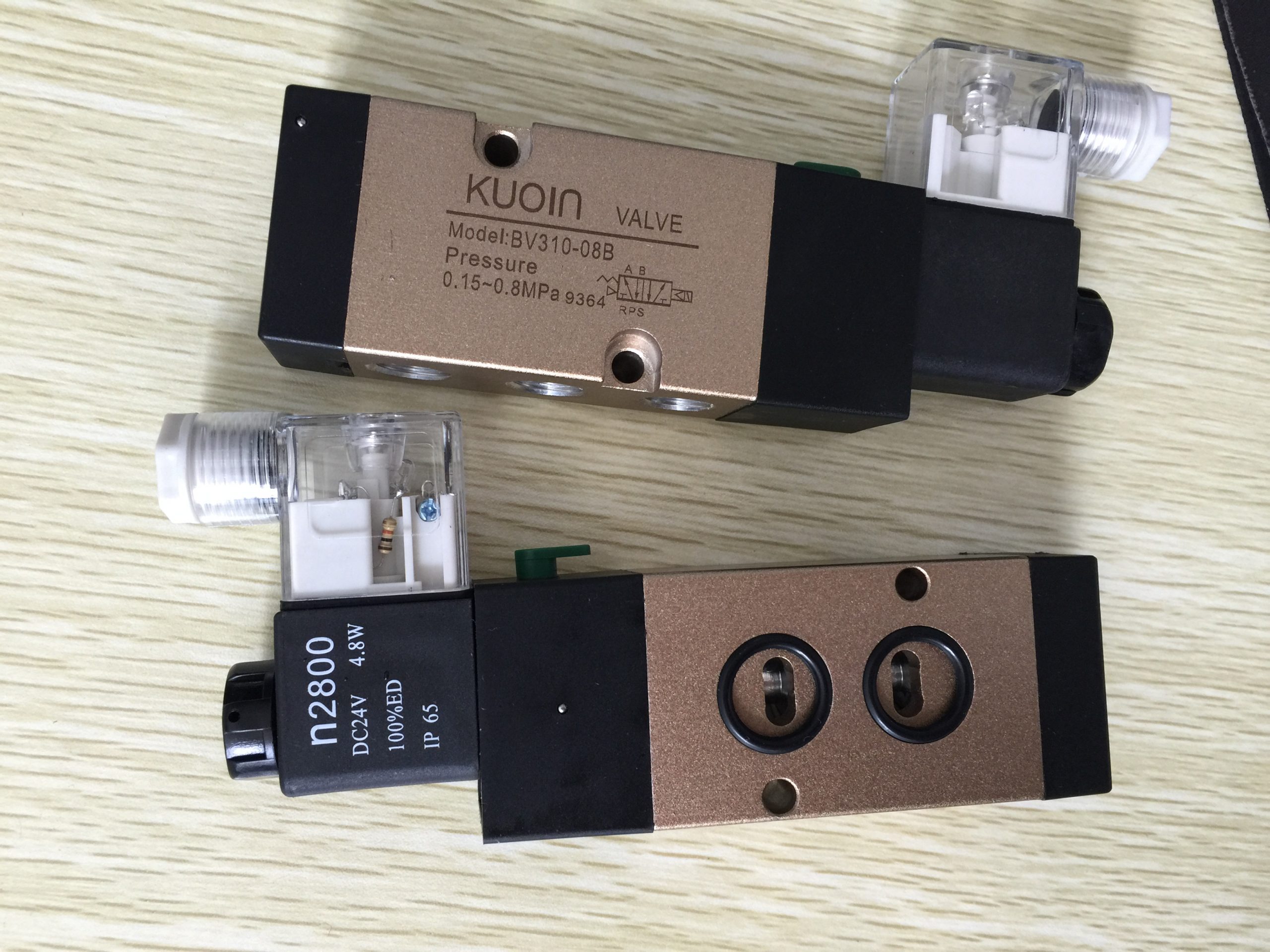

插头不是一个简单的“接线帽”。在液压设备上，它通常要同时处理几件事：把PLC、继电器或电源模块来的电压接到线圈端子上，固定线缆，隔绝油污和水汽，必要时还要完成接地、指示灯显示、浪涌抑制或整流。很多设备上出现“线圈时好时坏”的情况，最后查下来不是线圈烧了，而是插头压线松、密封垫老化、端子氧化，或者振动后接触电阻变大。
线圈得到正确电压后，会在线圈内部建立磁场。这个磁场吸合衔铁，或者通过推杆把力传到阀芯一端。阀芯原本靠弹簧、液压力或定位结构保持在某个位置，受到电磁力后离开原位，阀体内部的P口、T口、A口、B口连通关系随之改变。油缸伸出、缩回，马达正反转，夹具夹紧或松开，本质上都是这个油路连通关系变化后的结果。
如果是小通径的直接作用式电磁换向阀，线圈吸合后的机械链路比较短，电磁力直接推动阀芯换向。若是流量更大的先导式结构，线圈先控制先导级，先导油再推动主阀芯移动。这时只看到线圈得电还不够，还要看先导压力是否够、泄油是否顺畅、主阀芯有没有被污染物卡住。现场调试时，指示灯亮了但执行机构不动，不能马上断定是阀坏了。
选配或更换线圈时，电压和电源类型要先核对。24V DC、110V AC、220V AC这类线圈外形可能接近，但不能混用。DC线圈接到不合适的交流电源上，可能发热、吸合不稳；AC线圈电压偏低时，常见表现是嗡声大、吸力不足，阀芯动作拖泥带水。更麻烦的是有些插头带LED或保护元件，接线极性和针脚定义不对，灯可能亮得不正常，线圈也未必得到完整电压。
判断故障时，我更建议先从插头端测量，而不是先拆阀。控制柜端有电，不代表线圈端就有足够电压。线缆压降、端子松动、中间继电器触点烧蚀，都可能让线圈端电压掉下来。用万用表直接量插头端，点动信号时看电压是否到位，再测线圈电阻是否开路或明显异常，这样能把电气侧的问题先分出来。
阀芯不换向也有机械侧原因。油液脏、阀芯间隙里进了细小颗粒、长期停机后油泥附着、安装面变形，都会让阀芯移动阻力变大。线圈还能吸合，但推力不足以让阀芯完整到位，设备上就会表现为动作慢、压力上不来、油缸只动一点，甚至反复点动才有反应。这种情况只换插头或线圈，往往用不了多久又会复发。
插头安装还有一个容易被忽略的细节：线缆出口方向和密封压紧。液压站旁边有油雾、冷却液、粉尘和振动，插头如果朝上积水，或者电缆没有留出合理弯曲半径，时间一长就会把故障埋在接线处。固定螺钉要拧紧，但不能把外壳压变形；密封垫缺失时，短期也许能动作，后面遇到潮气就会出现偶发断电。
单电磁铁和双电磁铁结构也要区分。单电磁铁弹簧复位的阀，线圈得电换到工作位，断电后靠弹簧回原位。双电磁铁阀通常由两侧线圈分别推动阀芯换向，控制逻辑上要避免两边同时得电。若设备带保持或定位结构，断电后的阀芯位置还要结合具体结构判断，不能按普通弹簧复位阀去理解。
所以看VICKERS液压电磁阀的动作，不能只问“线圈有没有电”。更准确的顺序是：控制信号是否输出，插头端电压是否正确，线圈是否建立足够磁力，衔铁或推杆是否动作，阀芯是否顺利移动，最后油路压力和执行机构动作是否对应。把这条链路理清，现场排查会少走很多弯路。能点亮指示灯只是第一步，能让阀芯在油压、污染和振动条件下稳定换向，才算这套供电和执行配合真正可靠。
