工业设备提效视角下，纽曼无杆气缸的结构设计解析

工业设备提效看纽曼无杆气缸，不能只看节省安装长度。毓能整理的这类内容，把无杆气缸结构放回包装线推料、检测横移等现场，重点核对行程、负载、偏载力矩、导向和缓冲。若供气、密封、防尘和传感器槽位没提前确认，长期运行容易出现端部冲击、漏气或定位不稳。判断重点是先确认匹配关系，再谈替换。

很多设备改造项目里，真正卡住节拍的地方并不复杂：一个推送动作慢半拍，一个横移机构占了太多空间，或者一个原本能跑的气缸，连续运行几个月后开始抖、漏气、不到位。看起来都是小问题，放到整条线里，就会变成停机、调机和返工。

无杆气缸之所以常被拿出来讨论，正是因为它解决的不是单个动作能不能完成，而是直线动作怎样在更短的结构长度里稳定完成。以纽曼无杆气缸这类产品为例，分析它的结构设计，不能只看“有没有活塞杆”这个表面特征，更要看滑块、缸筒、密封、导向和缓冲这些细节怎样配合。

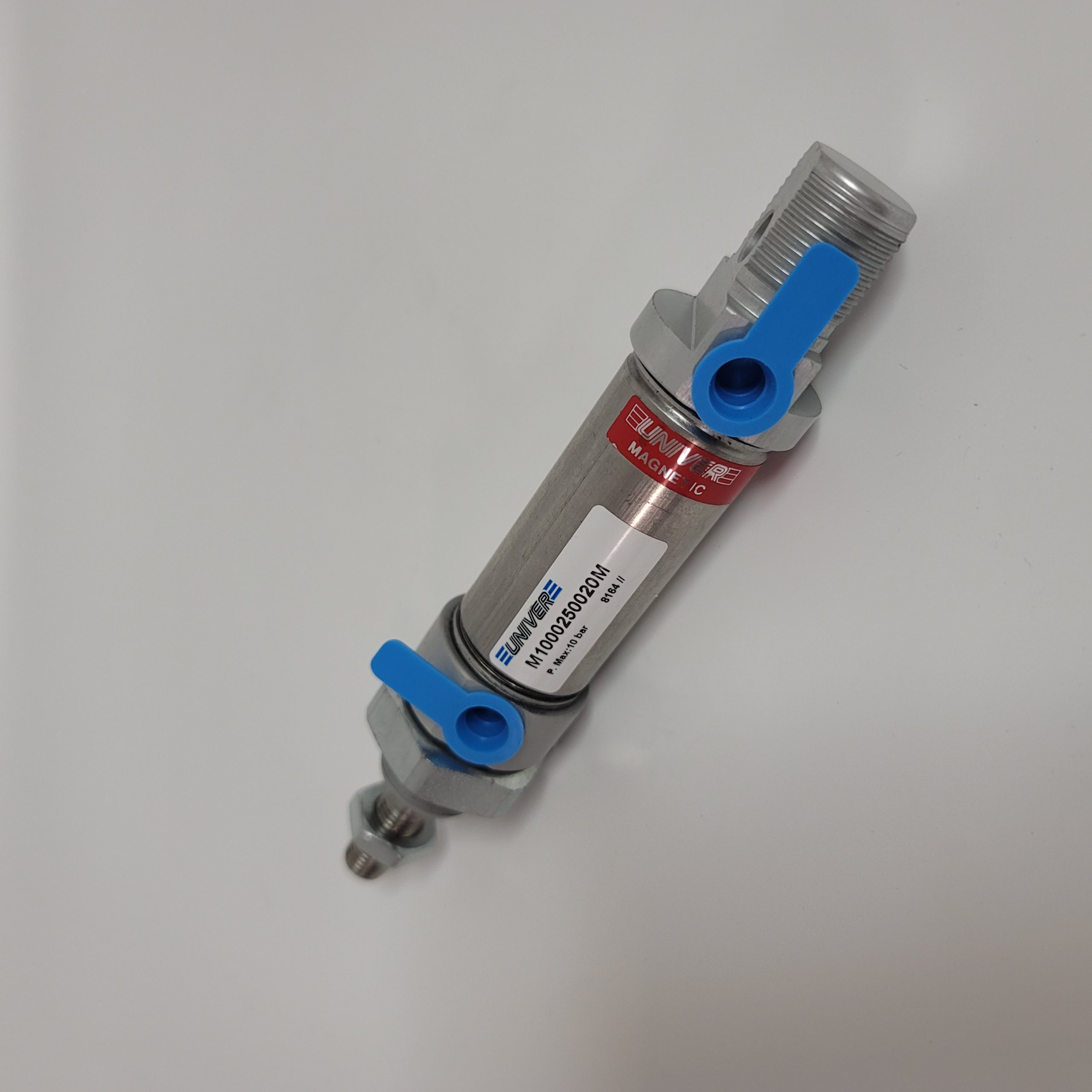

普通有杆气缸做长行程时，活塞杆伸出后会额外占用一段空间。行程越长，设备两端越难布置防护、料道、传感器和检修位置。无杆气缸把输出运动集中在缸体长度范围内，外部通过滑块带动工件或机构运动。对包装线推料、检测台横移、分拣挡停、夹具定位这类工位来说，这种结构能让设备布置更紧凑，也更容易把动作路径贴近工艺本身。

但紧凑不等于简单。无杆气缸的滑块承担了外部连接件、负载和部分侧向力，设计上必须处理好活塞运动与外部滑块之间的力传递。如果现场只是让滑块带一个轻载推板，问题通常不大；如果上面还挂着夹具、吸盘、横梁，甚至有明显偏心负载，滑块导向和外部支撑就会变成重点。能推动，不代表能长期按同样节拍推动。

结构里另一个容易被低估的部分是密封。无杆气缸没有传统活塞杆伸出结构，缸体开口、密封带和防尘结构的处理会直接影响漏气、摩擦和运行阻力。设备刚装好时，动作顺畅并不稀奇；真正要看的是高频往复、粉尘附着、气源含水、油雾变化之后，滑块是否还保持平稳。密封带如果受污染或局部磨损，现场常见表现不是马上停机，而是速度变慢、端部不到位、节拍开始飘。

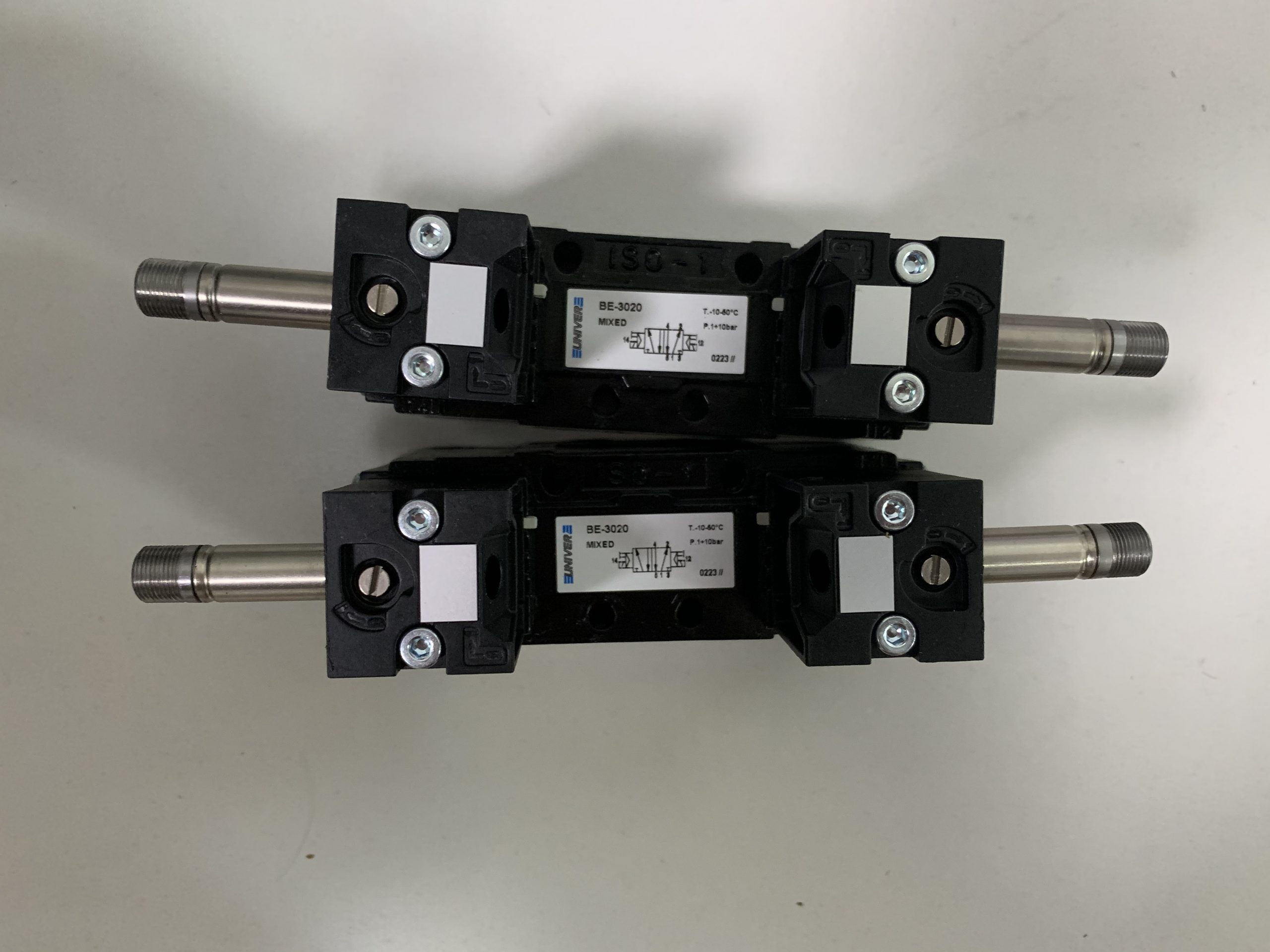

从提效角度看，缓冲设计也不能放在最后才考虑。长行程气缸如果速度拉得很高，端部冲击会传到安装板、限位件和连接机构上。开始可能只是声音大，后来会变成螺丝松动、传感器偏位、滑块间隙变大。更稳妥的做法，是在设计阶段就把节流阀、电磁阀响应、气管长度、端部缓冲和负载惯量一起核对，而不是等到现场靠调慢速度来“消除问题”。速度降下来，故障少了，提效目标也跟着打折。

纽曼无杆气缸这类元件用在自动化设备上，常见价值是把长行程动作做薄、做短、做得更容易集成。比如一台检测设备需要把工件从上料位移到检测位，空间只允许横向布置一条窄通道，普通气缸伸杆后的长度会挤占旁边的扫码、挡停或人工取放空间。无杆气缸可以把运动范围压在缸体长度内，滑块上方直接连接托板或推块，机构层次会清楚很多。

不过它不是万能直线轴。若工位要求很高的重复定位精度，或者负载较重、速度曲线复杂、需要多点停靠，单靠气缸本体往往不够。此时应考虑外部导轨、机械限位、位置传感器，甚至改用电缸或伺服模组。把无杆气缸用在适合它的场景里，它能省空间、简化结构；把它硬塞进高精度重载场景，后期维护成本会把前期节省的空间吃回来。

选型时，行程和缸径只是起点。更关键的是负载怎么挂、力往哪里走、安装基准面是否平、滑块有没有承受偏载、现场粉尘和水汽重不重。很多故障不是产品本身突然失效，而是设计阶段没有给导向、缓冲和维护留下余量。比如滑块上直接悬挂较长支架，又没有外部导轨分担力矩，运行几周后出现卡滞，并不意外。

维护可达性也关系到设备效率。无杆气缸安装得太贴边，气管接头、磁性开关、节流阀和密封部位都不好处理，后面每次调整都要拆一圈护罩。设计图上省下的几十毫米，可能会在检修时变成半天停机。对连续生产线来说，结构紧凑和维修方便要同时成立，少一个都不算真正提效。

从结构设计看，纽曼无杆气缸的使用逻辑应放在整机系统里判断：它负责提供紧凑的直线动作，外部机构负责合理导向，控制元件负责节拍和缓冲，维护设计负责长期稳定。把这些环节拆开看，容易只看到一个气动元件；合起来看，才能判断它是否真的让设备跑得更快、更稳，也更少占用现场的调机时间。
